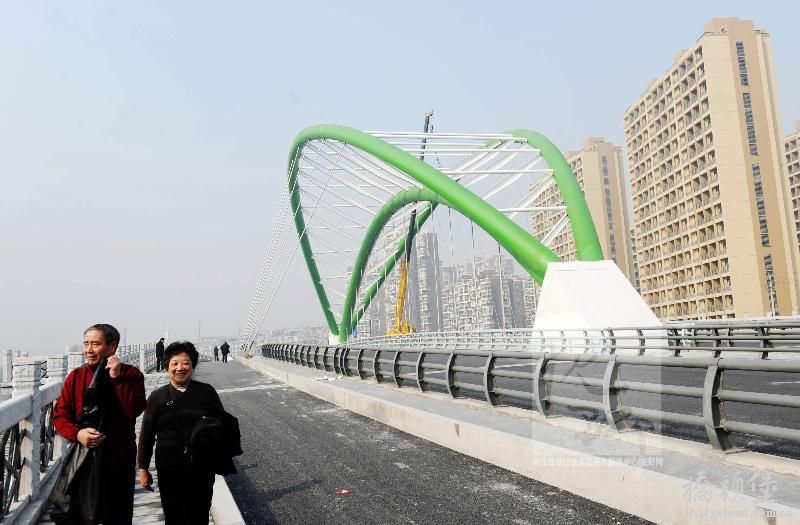

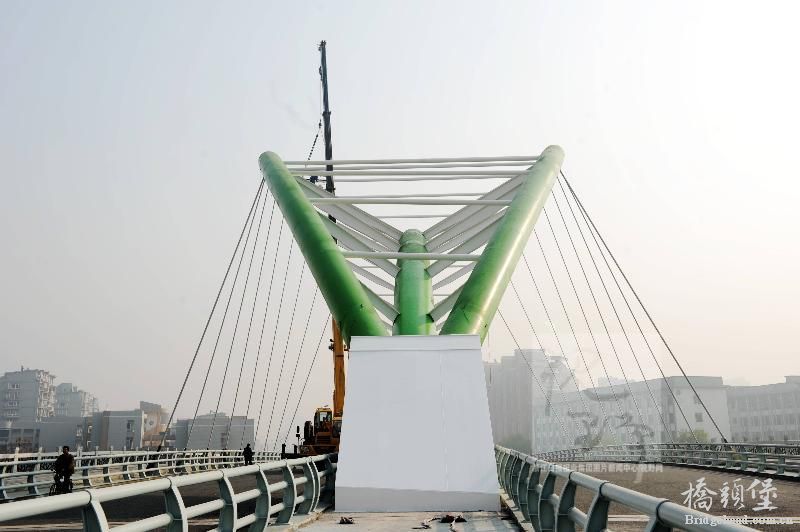

美丽的蝴蝶拱桥

littor 发表于 2012-2-17 17:03:02 | 显示全部楼层 | 阅读模式
杭州余杭塘河桥桥位所在河道为规划六级航道, 通航净空B ! H=
22 m ! 4. 5 m, 河道规划宽度为40 m, 桥位位于河道交叉口附近, 路
线中心线与规划河道中心线斜交角度为129∀( 右偏) , 为满足通航
要求并考虑周围景观效果, 主桥采用92 m 下承式系杆拱桥, 引桥
采用30 m 预应力混凝土简支箱梁, 全桥配跨为( 30+ 92+ 30) m,
桥面宽度为42. 5 m。主桥主拱矢高为18 m、边拱竖向矢高为23 m,
两侧边拱以主拱为对称中心, 计算跨径均为89. 932 3 m, 拱轴线
均为二次抛物线。
