请问大家有关桩基检查管的布置问题

洛基 发表于 2011-9-30 23:28:48 | 显示全部楼层 | 阅读模式

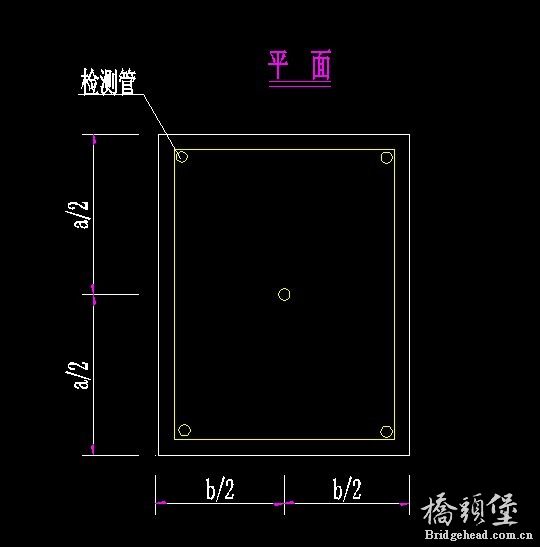

方桩检测管的布置图如图所示，请问大家中间那根检测管如何固定在桩基中？桩基钢筋图中没有可以与之焊接相固定的钢筋。谢谢大家指导。


使用道具举报回复

精彩评论倒序浏览

5491查看5评论

徐帅 发表于 2011-10-1 09:01:34

用两根定位筋交叉试试

举报回复

wsdbdyj 发表于 2011-10-1 10:24:27

方桩声测管布置在每边的中间即可。有四根就可以了

举报回复

洛基 发表于 2011-10-1 11:08:34

wsdbdyj 发表于 2011-10-1 10:24
' e V( O7 p' l8 I b! w2 b1 u

登录/注册后可看大图
; V4 \* S2 C& G( m5 G, h( G
方桩声测管布置在每边的中间即可。有四根就可以了

我们这边的设计图纸采用5根，请问中间那根有没有好的方法可以固定住声测管？比如每隔1m弄两根交叉钢筋固定？

举报回复

zclld 发表于 2011-10-2 13:32:13

焊几根水平筋固定……

举报回复

蹦四 发表于 2011-10-3 14:40:13

中间那根可以与水平方向的倒角钢筋焊接固定，间距按倒角钢筋直径间或固定即可，四角的直接固定在构造钢筋上，以在混凝土浇筑过程定位不变形为宜

举报回复
