桥面排水口为什么设在人行道边缘？那里不是最高点吗？

看到桥面的排水设计，基本上泄水口都设置在桥面两边，而且是在护栏旁边。但是两边有人行道的桥，由于人行道比车行道高，横坡相反，其实人行道边缘那个地方是最高点，怎么适合排水呢?
  ]: G- k" a% j, y

6 G$ v0 @4 X9 M) A/ N1 E

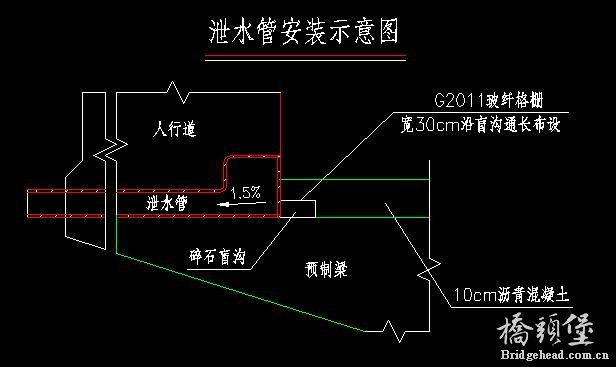

人行道的横坡不大，而且只是人行道面层控制横坡的。泄水管布置在人行道底部（底部是梁板的面层：水平或者保持和行车道横坡一致），并且泄水管也有一定的坡度1.5%（截图上看）这样水是可以排出去的。
3 h# f1 D4 H' H5 v( H) i/ f楼主要结合其他的图纸去看。不能只单看这一个图纸，这样比较容易理解

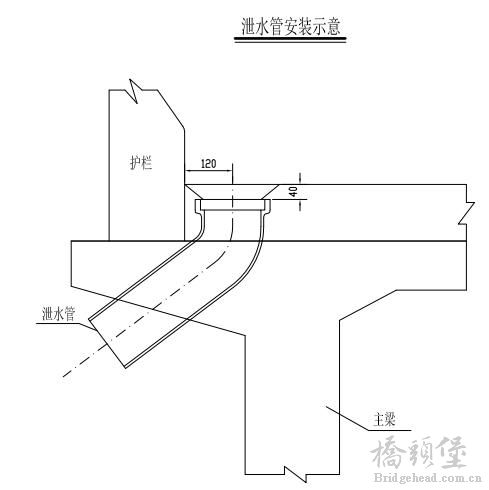

此图为伸缩缝附近的泄水管，对于单跨结构就是桥面两端了；当然，桥面纵向一定间距还需设置圆形泄水钢管

7果子7 发表于 2011-8-3 13:06

, h8 h4 F7 T0 j5 v6 n% X) n
登录/注册后可看大图

5 |/ e; y' U& V& c) A9 C# ]6 E人行道的横坡不大，而且只是人行道面层控制横坡的。泄水管布置在人行道底部（底部是梁板的面层：水 ...

人行道的横坡应该和车行道差不多，也有1.5-2%这样吧。

1 |7 I: Z8 y+ C. i2 j按理说，车行道靠人行道的交界处，才是路面最低点，水应该汇在那里，道路都是设那里的，桥梁为什么不在那里设呢？
  L% w( q5 ?$ m7 l+ b. L
; |2 n9 k6 K- M# E- L4 b( j; [
我看了好几个图，都是这样设在人行道边缘，想不通啊。
3 y% N. @4 }" z/ }. i- [3 j- U" i
9 B# |3 L1 [. X. g! a

luojing 发表于 2011-8-3 16:08


登录/注册后可看大图

此图为伸缩缝附近的泄水管，对于单跨结构就是桥面两端了；当然，桥面纵向一定间距还需设置圆形泄水钢管

想不通的是为什么不像道路雨水口那样，设在车行道靠人行道的交界处，

7果子7 发表于 2011-8-3 13:06

+ F2 X, \0 J, ]/ J6 l- H7 u) s
登录/注册后可看大图

人行道的横坡不大，而且只是人行道面层控制横坡的。泄水管布置在人行道底部（底部是梁板的面层：水 ...

关于你说的“泄水管布置在人行道底部（底部是梁板的面层）”，是不是类似于下图：人行道板靠几根小纵梁撑起来，底下是空的，那里才是真正的最低点，水汇到那里？
/ W& |! l2 d+ L8 }+ ^9 L, b" {
不过，人行道和车行道交界处是有封端的，水能流到人行道板下面的空间去吗？


& j% a6 ]; K  m) v/ v4 G' j6 L! w

最近新出一本《城市桥梁桥面防水工程技术规程》，搞公路桥梁的也可以用一下。就如楼上所示，人行道的横坡是流水到车行道的，所以泄水管的设置就不是在人行道下面了。

最低点在人行道与行车道之间

这图是没问题，泄水管就是设在车行道和人行道分隔的地方，人行道横坡是向内的，是通过人行道板底下的枕梁或人行道板来调整这横坡,而人行道板下的梁和行车道的梁的横坡是一致的。桥面和人行道的水全部排入泄水管，同时泄水管不应设置在纵坡最高点

保护层就开始设置坡度啦
