万州长江铁路大桥midas模型

kuangren20... 发表于 2011-6-30 10:34:49 | 显示全部楼层 | 阅读模式
本帖最后由 kuangren202 于 2011-7-1 10:37 编辑

万州长江大桥.rar (107 KB, 下载次数: 62, 售价: 3 元堡币)

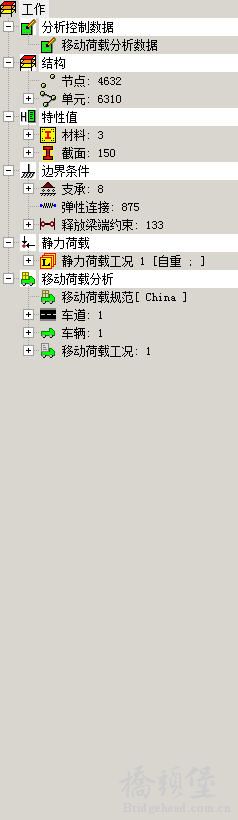

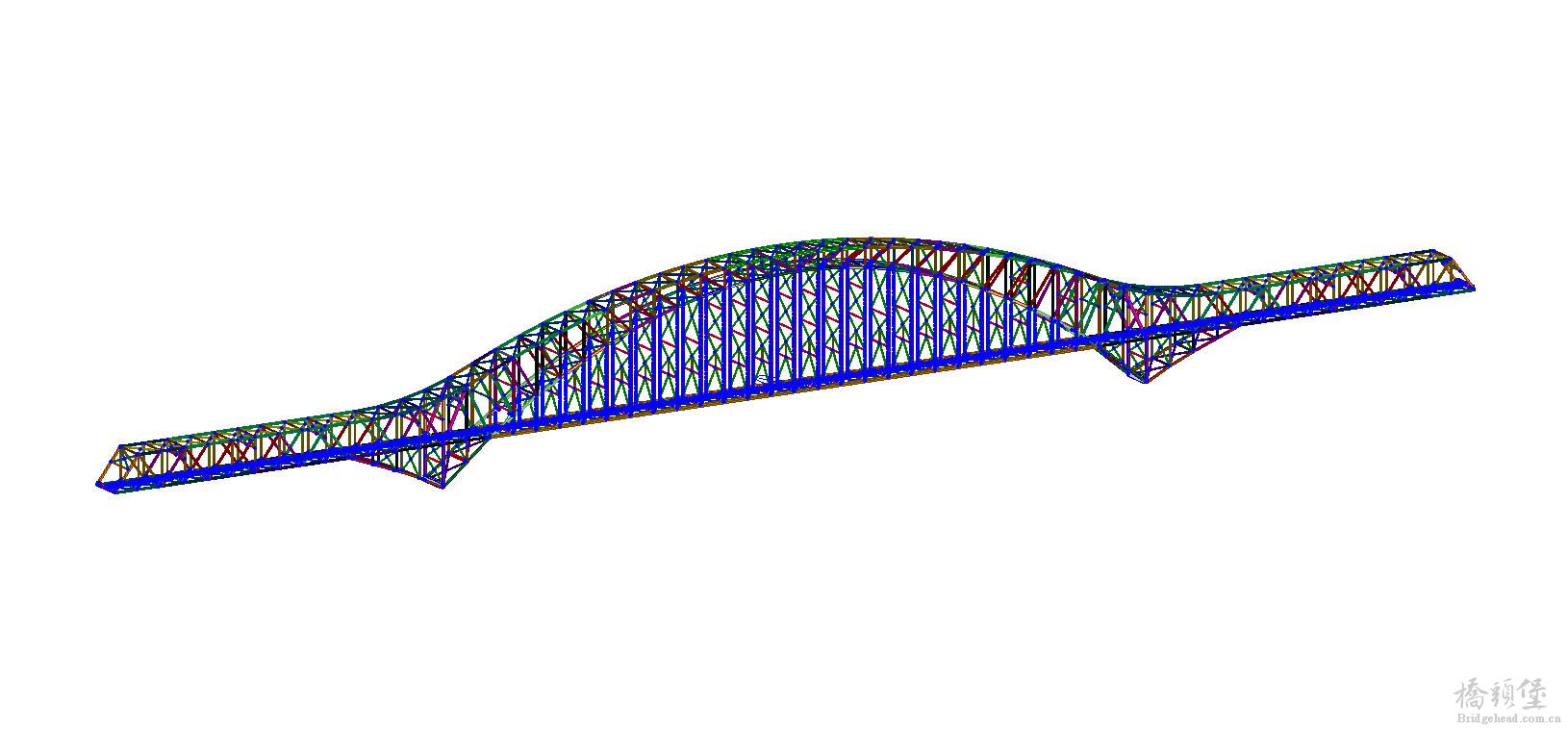

Snap43.jpg Snap44.jpg




万宜铁路万州长江大桥
工程简介　　万州长江大桥处于三峡库区，是万宜铁路项目的重要控制工程。
　　万州长江大桥设计范围为DK9+201.00～DK10+350.00m，全长1149.00m。主孔采用168.7+360+168.7m的单拱连续钢桁梁，左边孔采用46.6+46+50+51.3m的预应力混凝土连续箱梁；右边孔采用43.6+3×42.7+43.3m的预应力混凝土连续箱梁。桥梁范围全长1106.30m。
　　桥墩大多数较高，最高墩达80m，桥墩采用薄壁空心墩，承台以上5m范围内采用实心截面，桥墩外形为矩形，对于墩高小于 15m的桥墩，则采用矩形实体墩。
　　黑盘石上桥墩基础选择嵌岩扩大基础，其余基础采用钻孔桩基础，钻孔取2.0～2.5m，两岸桥台分别采用扩大基础和钻孔桩基础。
　　主要技术标准： 　线路等级：Ⅰ级。
　　正线数目：单线。
　　牵引种类：电力。
　　通航标准：采用三峡水库正常蓄水位作为最高通航水位，按单孔双向通航设计。
使用道具 举报 回复
精彩评论倒序浏览

4631查看17评论

lch8630 发表于 2011-6-30 11:39:11
这个有点贵 改成2个吧
举报 回复
shitouji51... 发表于 2011-6-30 12:01:59
楼主，太贵了。。。便宜一点吧
举报 回复
shain2004 发表于 2011-6-30 13:06:34
东西挺好，都是为了交流嘛，五个币太贵了！！
举报 回复
supermin 发表于 2011-7-1 15:04:05
桥梁比较漂亮，但是购买有些贵啊！！！
举报 回复
hawking919 发表于 2011-7-1 17:48:57
桥梁比较漂亮，虽然有些贵，我也买了，但仍然希望能少点
举报 回复
witty 发表于 2011-7-2 11:32:48
看到楼主midas模型的截图，应该是一个荷载试验模型，只有移动荷载。没有施工顺序，没有温度荷载，没有收缩、徐变等。
这种模型参考价值不高，不如附上图纸好些
举报 回复
wangweilov... 发表于 2011-7-4 09:32:49
要是ANSYS命令流就可以了。。
举报 回复
xiaoniua33 发表于 2011-7-5 08:31:47
怎么像朝天门了
举报 回复
fly0000007 发表于 2011-7-5 12:30:21
好贵啊 买不起啊
举报 回复
z332462338 发表于 2011-7-5 15:25:07
没钱，买不起，打酱油路过了
举报 回复
aaa1984200... 发表于 2012-1-23 18:22:15
谢谢楼主的分享，很好的资料！
举报 回复
chenmian07... 发表于 2012-2-7 10:37:12
有点贵，但还是买来看看，希望对得起价格
举报 回复
雪浪 发表于 2012-2-7 11:29:20
点贵，但还是买来看看，希望对得起价格
举报 回复
ydcow 发表于 2012-2-9 11:51:22
估计要是有图纸的话大家都很高兴哟
举报 回复
