空心板的设置

alewa · 发表于 2011-5-25 12:30:44

就是那个空心那块下缘我也想设置梗腋，然后下缘也是平的。我怎么设置都设置不好，在此请教


seulqs · 发表于 2011-5-25 15:14:09

我的天呢
费这个劲
在CAD画好，导入进来就行了

hljwc1987 · 发表于 2011-5-25 15:37:15

这个地方没填写，所以不行

alewa · 发表于 2011-5-25 16:10:01

seulqs 发表于 2011-5-25 15:14

登录/注册后可看大图

我的天呢
费这个劲
在CAD画好，导入进来就行了

我是用CAD导入的，可是这个问题没弄明白啊。。

seulqs · 发表于 2011-5-25 20:42:30

是显示的图形不是你想要的，还是这个截面一直没做好？
如果图形不是你想要的，就导入得了。别用那些数值。

alewa · 发表于 2011-5-25 23:44:27

seulqs 发表于 2011-5-25 20:42

登录/注册后可看大图

是显示的图形不是你想要的，还是这个截面一直没做好？
如果图形不是你想要的，就导入得了。别用那些数值。

显示的不是我想要的。。果断采取了CAD导入，不过这问题却一直没解决。。算了。。。

trueghost · 发表于 2011-5-26 07:53:45

用数值导入有时候后处理很麻烦的，最好还是用自带截面。

seulqs · 发表于 2011-5-26 08:47:30

虽然是CAD导入，你没导入合适。
截面的问题，是决定模型是否准确的重要因素之一。必须很清楚的解决。
一般，箱形等不规则的截面，我们一般用【设计截面】---【设计用数值截面】来导入。先在截面特性器中做好。

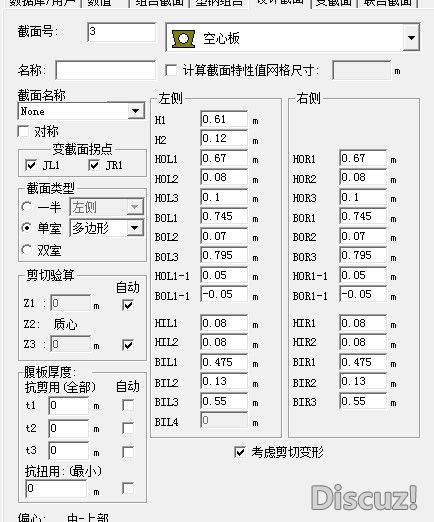

如下图所示。

alewa · 发表于 2011-5-26 14:48:31

seulqs 发表于 2011-5-26 08:47

登录/注册后可看大图

虽然是CAD导入，你没导入合适。
截面的问题，是决定模型是否准确的重要因素之一。必须很清楚的解决。
一般 ...

恩，好的。新手上路，感谢你的建议

jimosea · 发表于 2011-6-1 09:31:23

类似问题，cad导入即可！
