德阳市长江西路108m(主桥全长150m)无背索斜拉桥


    德阳市规划的东西向城市主干道上的一座特大桥，跨越宝成复线和德阳西货站，其地理位置十分重要，从视觉上讲该桥是由铁路进入德阳的重要门户。在这个位置，一座宏伟的、具有一定特色的大桥的建成，必将成为德阳市城市建设的标志性工程，并为提高德阳市的城市品位和知名度，起到非常重要的作用。

原创独家奉献，请大家多多支持哈！

下载过的朋友说明一下啊，初步计算莫非是初步设计的图纸？

初步计算资料(PPT格式)是指——基本建模思路、所采用的有限元分析软件、主要结果及补充建议等！

1.设计技术标准
1）道路等级：城市主干道；
2）设计荷载：城－A级，人群荷载3.5kN/m2；
3）桥面净宽：2×7.5m
4）最大纵坡：5％；桥面横坡：1.5％
5）桥下净空:≥9.5m。
2．主要设计规范
1）《城市道路设计规范》CJJ37－90。
2）《城市桥梁设计准则））CJJll－93。
3）《公路桥涵设计通用规范》JTJ021－96。
4）《公路斜拉桥设计规范》（试行）JTJ027－96。
5）《公路钢筋混凝土及预应力混凝土桥涵设计规范》JTJ023－85。
6）《公路桥涵地基与基础设计规范》JTJ024－85。
7）《公路桥涵钢结构及木结构设计规范》JTJ025－86。
8）《公路工程技术标准》JTJ001－97。

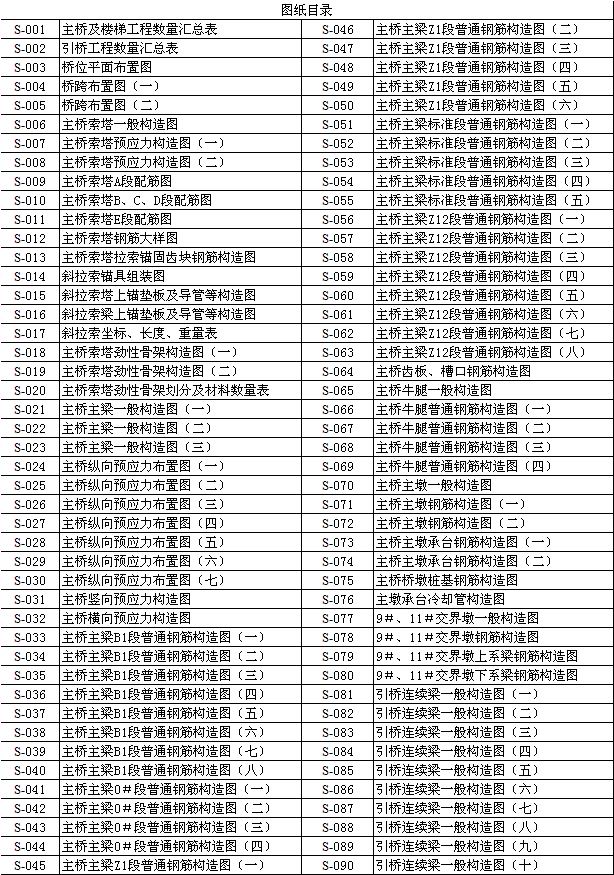

图纸齐全、为施工图。

请问楼主：用何种版本CAD制图？我用的是CAD2008版本，下载了为何打不开？

2004版本的就可以打开了，估计是你机子上的CAD安装有问题或者下载文件不完整什么的！

花9个堡币，值了。

弱弱的问一下啊，该桥的后期运营不错吧？

下载下来看看，应该是不错的资料

又是一座无背索斜塔斜拉桥呀，基本上和洪山大桥一样，看效果图洪山大桥的斜塔貌似比这个更斜点，这个肯定不是原创，靠斜塔自重来平衡拉索的拉力，计算调整要花不少功夫，造价也偏高，洪山大桥就比预算多花了不少钱！

洪山大桥跨径是206比这个还大，楼主能共享全套图纸还是要感谢分享
