天津的桥

虽然没有重庆桥的规模宏大，但都有自己的一些特点

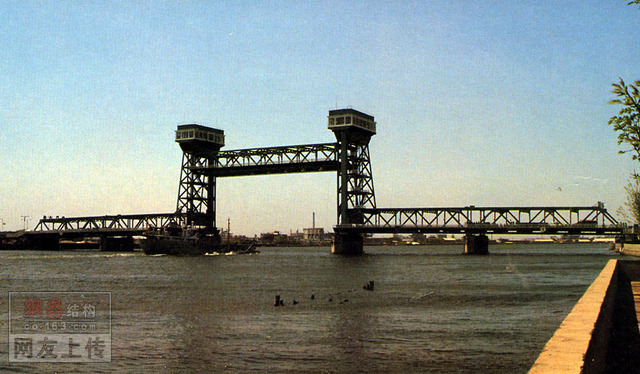

塘沽海门桥位于天津市塘沽区，是跨越海河河口的一座升降式开启桥，桥总长550.1m，主桥分跨为2×48+64+2×48(m),采用简支下承式栓焊钢桁梁，桥宽2×2+14(m)，中间64m为活动孔，提升高度24m，主桥#1～#4墩均采用φ1.2m开口钢管桩基础，其余采用φ55cm钢筋混凝土管桩基础。活动孔采用两套提升机提升，通过平衡电机的电轴作用实现同步运转。本桥闭合时净高7m，开启时桥下净高31m，可通过5000t海轮，是目前国内跨径最大的升降式公路开启桥。钢桁梁采用三角形桁架，桁高8m，桁架中心距15.2m。北岸第一孔48m钢桁梁采用膺架法架设，其余均采用全伸臂法架设。于1985年11月建成。

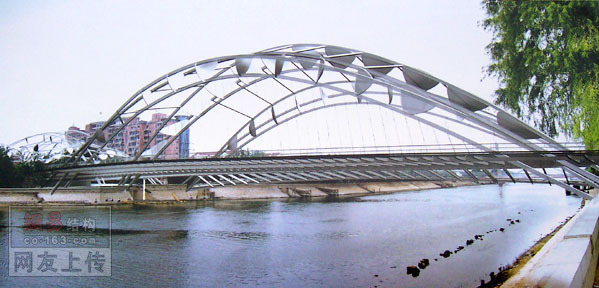

天津市中心城区快速路奉化桥

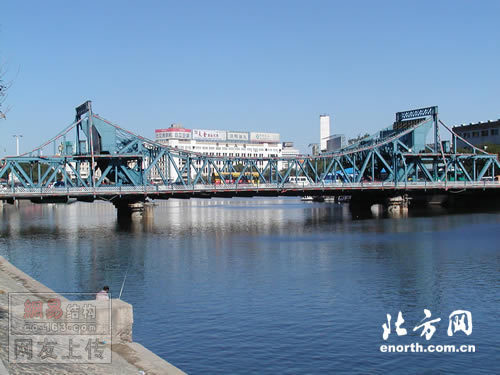

金刚桥

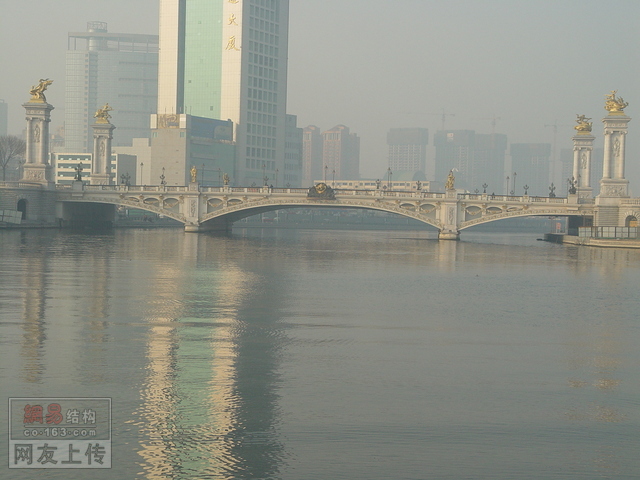

大沽桥
北安桥

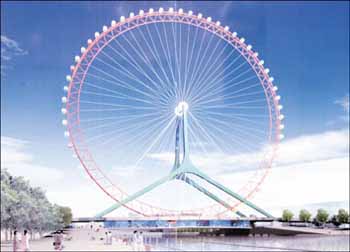

慈海桥位于三岔河口，横跨子牙河，连接河北区五马路和红桥区三条石横街，与具有“彩虹桥”之称的金钢桥相距700米，全长330米，跨度100米，分为两层，上层为机动车专用道路，下层为人行道桥。慈海桥摩天轮直径为140米，相当于35层楼高，将超过英国泰晤士河畔号称世界上最大的“伦敦之眼”，跃居世界第一。轮外装挂64个360度透明悬挂式座舱，每个座舱可乘坐8个人，可同时供512个人观光。摩天轮旋转一周所需时间为30分钟，到达最高处时，，人们可欣赏到海河全景以及方圆40公里内的街景，晴空万里时，甚至可以看到天津港。成为名副其实的“天津之眼”。　　慈海桥设计分为两层，上层为机动车专用道路，双向6车道，中央跨度为30米，向两端逐渐变窄，最后与25米宽的道路平滑相接。在中央分离带开辟摩天轮通过口，并在开口两侧设置高护栏。下层为人行道桥，利用3条直线通道将桥面整体分为6个明快的区域，从北侧开始依次为：亲水散步区、店铺区、主路、观览车出入口、观光餐厅区、观光亲水区。这种设计，既为机动车创造了良好的通行条件，也为行人开辟了舒适的过往环境。
　　慈海桥经过半年多的公开征集设计方案和专家评审，最终确定由日本川口卫设计事务所设计。慈海桥摩天轮是日本著名建筑大师川口卫先生继天津博物馆、银河公园之后在津的又一力作。

该桥为双向通行跨海河桥梁，拥有4条机动车道和2条非机动车道。

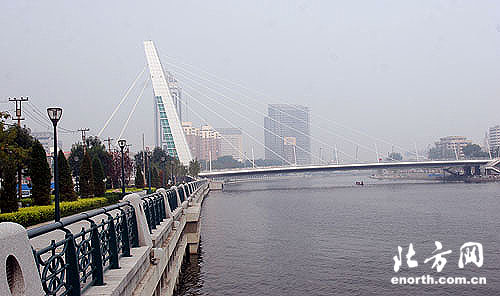

富民桥北起兰清道，经富民路，跨民安路、海河、台儿庄南路，从大沽南路地铁和快速路高架桥下通过，止于洞庭路，桥梁长340.3米。按照规划，富民桥为机非混行桥，桥宽40米，机动车双向6车道。富民桥建成后，将成为河西、河东两区之间的第四条跨河桥梁。　　富民桥新颖的结构不仅是国内首创，而且施工难度和技术含量在全国桥梁中也是首屈一指。富民桥设计为单塔空间索面自锚式悬索桥，桥塔为独柱，主跨主缆锚于主梁的两侧，边跨主缆锚于重力式锚碇，形成一个稳定的结构体系。主跨主缆采用三维空间线形，在立面及平面皆为抛物线，边跨主缆采用一组(两根并排)缆索不加竖向吊索形式。该结构形式为国内首创，施工中的空间索定位、计算机全程模拟计算、体系转换与吊杆力调整等技术也将是国内首次应用。
　　富民桥由城建集团总承包公司承建， 于2006年1月动工。

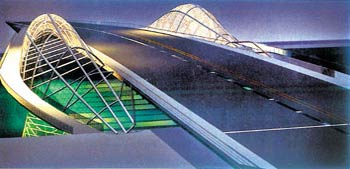

蚌埠桥位于城市次干道上，主桥宽23.5米；辅桥净宽各3米。河西侧连蚌埠道，河东侧连十三经路，建成后，将连通海河以西的小白楼商务区和海河以东的六纬路地区，将形成马场道、合肥道、蚌埠道和蚌埠桥组成的一条新的过海河通道，使河西、河东两区又多一条跨河通道，并成为海河带状公园的有机部分，　　蚌埠桥采用轻型非对称结构，造型如飘带的两侧人行桥与主桥一同构成一个三维结构，整个桥形轻盈通透，从视觉上给人以强烈的空间感。为满足海河通航要求，在每侧人行桥仅设置一个支撑，从视觉上形成向空中敞开的钢网构架。

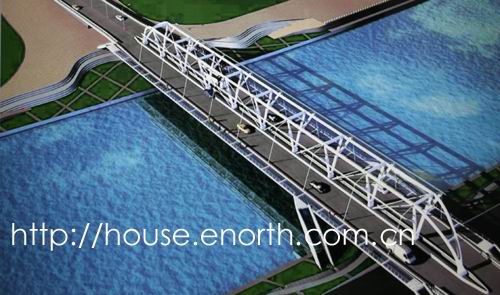

通南桥西起南开区的通南路、南马路，东接河北区进步道。该桥将连通海河以西南市商业区、和平路商业区和海河以东的奥式风情区，可以有效缓解繁华商业区的交通压力。(通南路位于南开区东北部，东起张自忠路，西至东马路，1976年地震后建，因直通南马路故名。进步道位于河北区南部，东起三经路，西至海河东路。)　　通南桥为机动车专用桥，双向6车道。在车行道两侧规划了人行道，解决行人过河及观光的要求。桥宽35米，其中车行道宽25米，两侧人行道各宽5米。
　　通南桥于2006年4月初开工。

     呵呵，这座桥是本人参与设计过的

天津团伯新桥

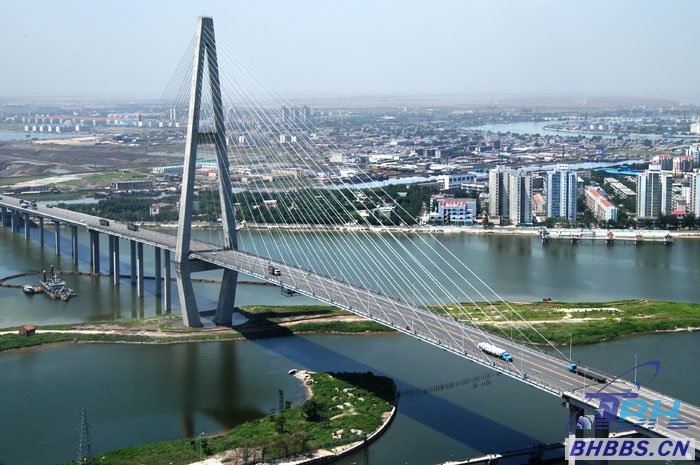

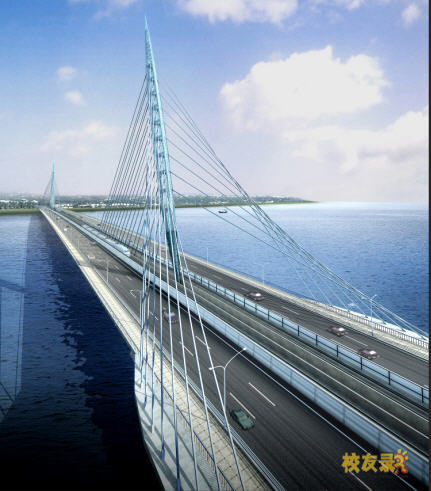

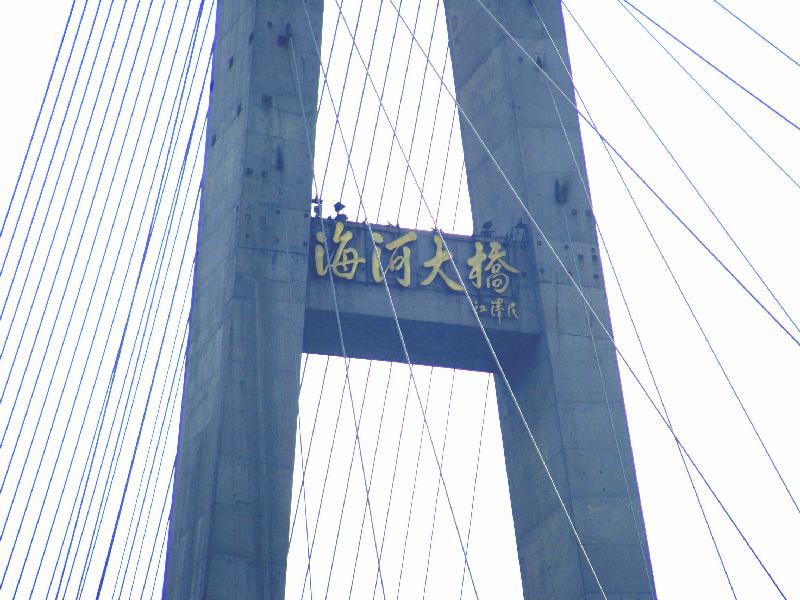

亚洲最大的独塔斜拉桥——天津海河大桥（2002）。该桥总投资6亿元，全长2700米，主桥长500米，双向4车道，主塔高168米，桥梁距水面38米，其下可行驶万吨级轮船。

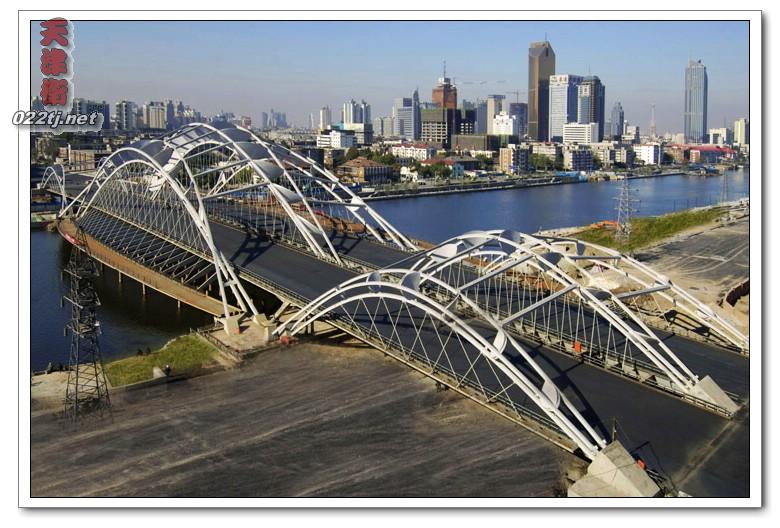

奉化桥位于海河刘庄桥上游，是中心城区快速路工程南横的一部分，连接河东区大直沽西路和河西区奉化道。该桥全长257.3米，是海河上长度最长的一座桥梁。桥梁最大宽度58.5米，桥面设计为双向6车道，两边是人行桥和景观道，一直和两岸亲水平台相连接。
　　全桥有27道飞跨拱、68片钢结构“花瓣”和296根吊杆，再加上钢桥面，共需7500吨钢，成为本市用钢量最大的跨海河大桥。全桥27道拱每三道形成一组跨，夹在三道拱之间的就是花瓣状的钢结构，整座桥共有68片“花瓣”，每片“花瓣”由两个钢制“三角形”组成，工程人员将它们戏称为“钢锅盖”。“钢锅盖”共有36种大小，最大的边长7米，重量近3吨，最小的3米，重不到1吨，这些看上去轻盈灵巧的“花瓣”要用280吨左右的钢材制成。
　　该桥河道内不设桥墩，两边跨分别跨越河坝路及台儿庄南路。桥梁主体上、下游侧分别设置人行桥及景观步道。上游侧设置人行桥，以保障两岸人行交通的顺畅，下游侧设置景观步道，满足两岸亲水空间的沟通。主跨和副跨的中间拱位于两侧行车道之间；主跨与副跨的侧拱位于行车道与景观步道和人行道之间。
　　　由于设计独特且技术含量高，奉化桥的施工难度也堪称“世界第一”。为了保证桥梁的景观效果，奉化桥从拼装到焊接，每一步都必须严格按照坐标点上的精确度来操作，任何一点误差都可能影响整体效果。为了保证桥梁的安全，在钢结构的制造和结点的处理上也要经过层层把关，并且在拼装和焊接时将同时使用多项特殊工艺使桥梁结构更加坚固。
　　奉化桥是由法国马克曼朗设计事务所和天津城建设计院联合设计，由城建集团六公司承建。
奉化桥建成后，通行速度应该能达到快速路规划的每小时60公里时速，比其他海河上通行时速20公里—30公里的桥要快。
　　奉化桥工程包括桥梁工程、排水工程、道路工程和下沉路及堤岸改造五大项，起点是河东区八纬路，终点是河西区广东路。奉化桥工程隶属于奉化道工程，是本市首座中承式全钢结构拱桥，两副跨分别跨越河坝路及台儿庄南路。桥梁为双向六车道。主跨拱最高为30米。
　　本帖内容转载于北方网

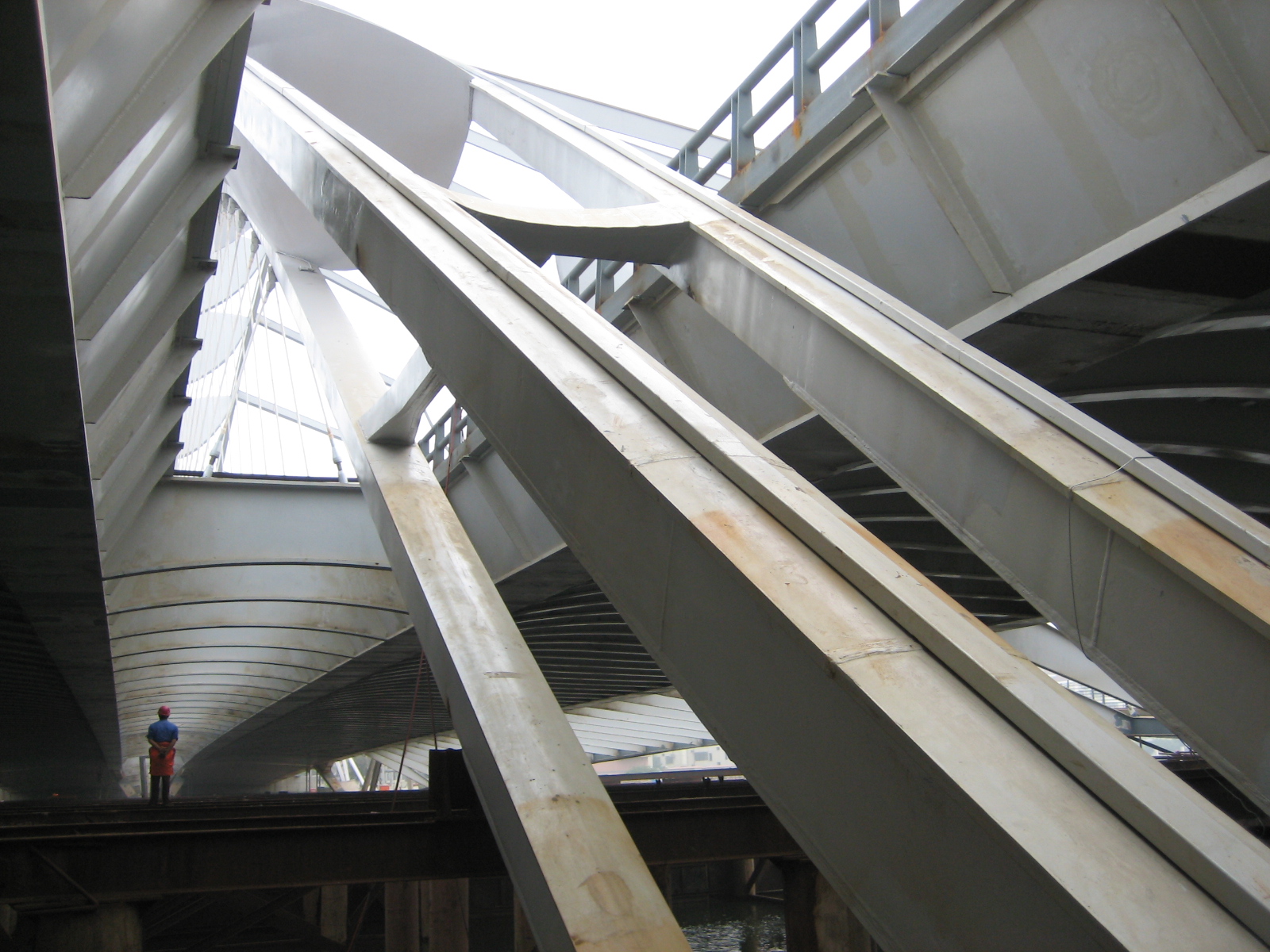

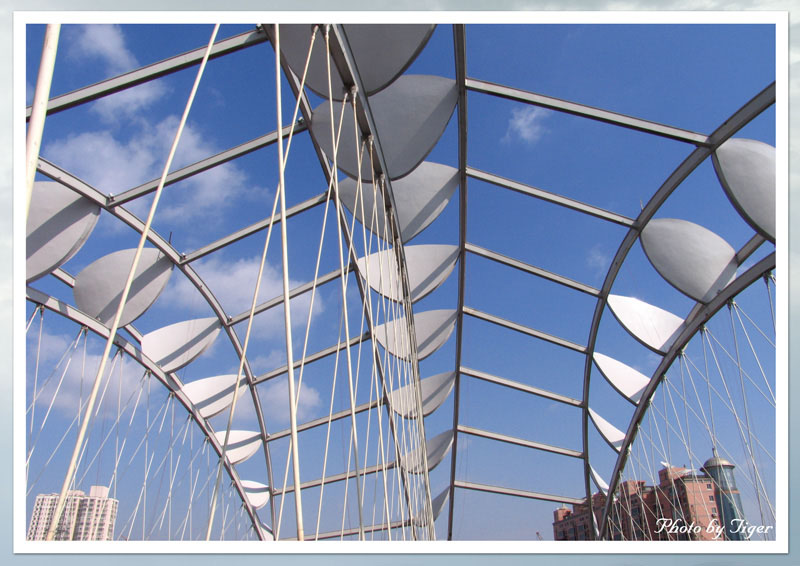

我来补充一张奉化桥内部的复杂构造

的确很漂亮！要多学习学习！:)

谢谢无私的奉献。:handshake
