底板钢束坐标确定

lch8630 · 发表于 2010-12-11 15:09:15

最近开始学习MIDAS模型建立有几个小问题向高手请教就是在底板钢束输入的过程中钢束控制点坐标是怎么确定的是一根一根计算的么在计算的过程中还要考虑单元的划分位置以及梁高（变截面梁）这样做是不是太麻烦了有没有快捷一点的方法不辞吝教望高手解惑

黎明bridge... · 发表于 2010-12-12 13:14:49

仔细看施工图纸，图纸上一般都有的，可以在excel力先编辑好，再粘到midas里！！

359303128 · 发表于 2010-12-15 18:46:08

顶2个点就行了，剩下的用选择bot!

lch8630 · 发表于 2010-12-16 14:36:55

回复 359303128 的帖子

谢谢您我现在是按照那种笨方法一步一步来的就是确定每一个转折点处和划分的单元处关键点的坐标一般选择的是2D作图
另外您说的选择BOT是什么您有没有相关的资料能不能传一下
lch8630@163.com

lch8630 · 发表于 2010-12-13 10:35:31

回复黎明bridge 的帖子

谢谢

lch8630 · 发表于 2010-12-21 21:34:52

回复 359303128 的帖子

谢谢

359303128 · 发表于 2010-12-21 10:29:55

本帖最后由 359303128 于 2010-12-21 10:32 编辑

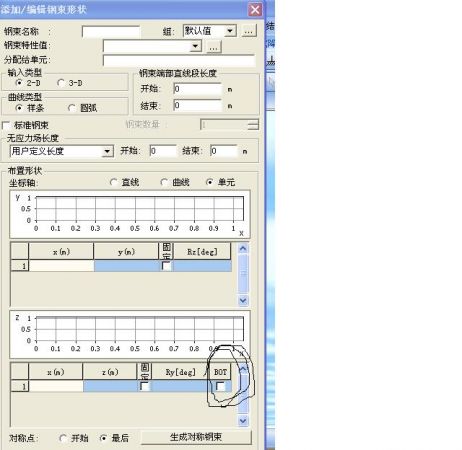

file:///C:/Documents%20and%20Settings/Administrator/桌面/未命名.bmp定个起始点，转折点（就是从此处开始跟随底板走向(bot),所谓bot就是跟随底板走向！给你截个图你看看！
