1-36m空腹式板拱桥完整施工图-公路二级

deus_ex7 · 发表于 2010-11-9 14:37:51

一、技术标准与设计规范

1）设计荷载：公路Ⅱ级。

2）桥　　型：跨径为36.90m净矢跨比为1/7.3的钢筋混凝土板拱桥。

3）桥面宽度：0.5m（防撞栏杆）+6.0m+0.5m（防撞栏杆）。

4）桥　　长：46.28米。

5）桥面纵坡：无桥面纵坡。

6）桥面横坡：双向1.5%。


deus_ex7 · 发表于 2010-11-9 14:43:05

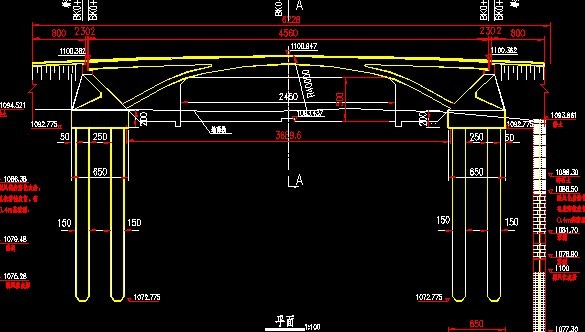

图纸如下图：

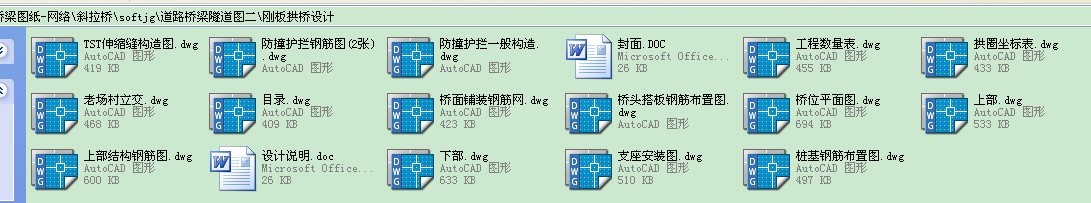

附件如下，共6个

刚板拱桥设计.part1.rar (976.56 KB, 下载次数: 272)

刚板拱桥设计.part2.rar (976.56 KB, 下载次数: 205)

刚板拱桥设计.part3.rar (976.56 KB, 下载次数: 202)

deus_ex7 · 发表于 2010-11-9 14:46:43

最后三个，图纸完整具有参考价值

刚板拱桥设计.part4.rar (976.56 KB, 下载次数: 107, 售价: 1 元堡币)

刚板拱桥设计.part5.rar (976.56 KB, 下载次数: 103, 售价: 1 元堡币)

刚板拱桥设计.part6.rar (385.8 KB, 下载次数: 85, 售价: 1 元堡币)

Q · 发表于 2010-11-9 19:48:45

图纸还行，怎么没有总体布置图呢

suker · 发表于 2010-11-9 20:25:24

下来看看，这个宽度的桥我经常碰到

deus_ex7 · 发表于 2010-11-10 08:47:10

有的老杨树立交即为总体布置图

qym0115 · 发表于 2010-11-10 19:41:31

楼主下次请将文件压缩得大一点吧，附件太小了。

deus_ex7 · 发表于 2010-11-11 10:42:40

谢谢你的建议，理论上可行，附件大了上传和下载比较费劲了，普通下载如果不收费的话，大小应该问题不大吧

20022489 · 发表于 2015-4-21 16:47:07

这样的拱桥其实类似于斜腿刚构桥不过也不错
