小型箱梁在建模过程中的横向处理！

zhiyi422 发表于 2010-5-10 13:08:22 | 显示全部楼层 | 阅读模式

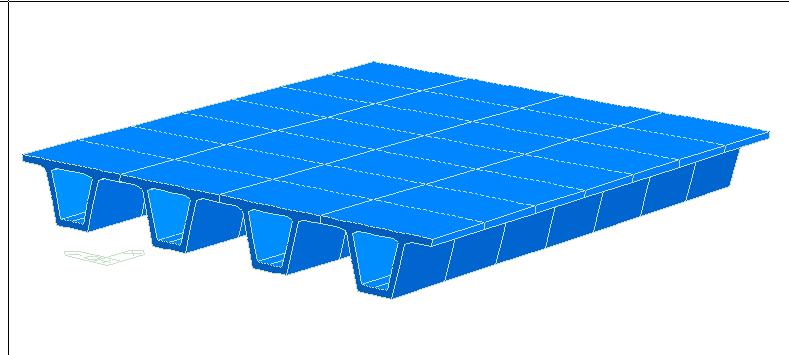

如右图所示的箱梁建模中横向如何处理？请教各位高手！


使用道具举报回复

精彩评论倒序浏览

2931查看3评论

孙理珍 发表于 2010-5-13 09:11:27

计算此类问题，常用两种方式处理：
1、建立单片梁模型，然后采用横向分布系数对其施加荷载；
2、建立整体模型，横向联系可采用虚拟梁来模拟，虚拟梁简单的说（非专业术语）是一些只有刚度没有质量的梁单元，只是来加强梁与梁之间的横向联系的。
个人建议采用第一种方式相对更容易且准确些，

评分

参与人数 1	堡币 +1	收起理由
风吹血落	+ 1

查看全部评分

举报回复

风吹血落... 发表于 2010-5-13 10:02:57

如此复杂的模型是没有必要的,直梁你没有必要建立那么全,单梁足以

举报回复

hljwc1987 发表于 2010-5-21 07:56:23

先算横向分布系数按单梁加载比较简单
