(15+25+15)m斜腿刚构桥

一个标准的小跨径斜腿刚构桥

主要技术标准：

桥面宽：桥面宽：净7+2×1.0m人行道

桥下净空高度：＞7.25m；

桥面横坡：2％的人字坡；

设计荷载：

汽车荷载：汽车荷载采用公路Ⅱ级，人群荷载采用3.0KN/m2

桥梁设计要点：

1.
桥跨布置： 15+25+15m斜腿刚构。

2.
斜腿刚构跨径为15+25+15m。箱梁采用单箱单室断面，主梁根部梁高为1.6m，跨中梁高为1.0m，箱宽为5.5m，悬臂长2.5m，悬臂根部厚0.3m。空心板梁高采用0.8m。

3.
桥面横坡在桥面铺装中调整，箱梁顶面和底面横向为水平，斜腿与承台之间为固结。桥面横坡为2%的双向坡，铺装层为8~15cm厚C40混凝土，防撞墙边缘防水混凝土层厚度为8cm，桥梁中心线处厚度为15cm。在现浇斜腿梁体时应顺线路考虑纵坡及竖曲线，梁顶面标高详见“梁体顶面标高及铺装层厚度表”（武广客专乌花施图I（公桥）-07-22）。

4.
0、3号桥台桩基按照摩擦桩设计，嵌入弱风化层深度不小于2倍桩基直径并不小于设计桩长。桥墩采用桩柱式桥墩，桥墩直径1.2m，桩基1.5m，基顶间设置系梁。桥台、桩基、搭板及挡块均采用C30钢筋混凝土。

5.
斜腿刚构下支座采用四氟板橡胶支座；在0、3号桥台设置FD80型伸缩缝。

桥梁外侧设防撞墙，防撞墙上加刚性防抛网。防抛网、防撞墙、人行道、栏杆，锥坡。

编 号	图 名
1	设计说明
2	工程数量汇总表
3	桥址平面图

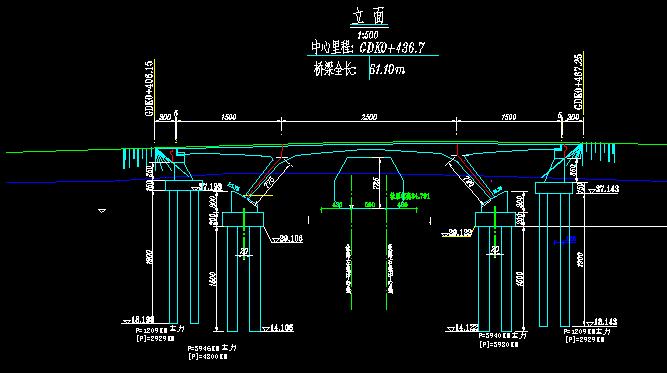

4	桥型布置图
5	15+25+15m斜腿刚构构造图(一)
6	15+25+15m斜腿刚构构造图(二)
7	斜腿基础构造图
8	斜腿承台钢筋布置图
9	斜腿桩基钢筋图
10	0#桥台一般构造图
11	3#桥台一般构造图
12	桥台台帽钢筋布置图
13	桥台背墙钢筋图
14	桥台耳墙钢筋布置图
15	桥台肋板钢筋构造图
16	桥台承台钢筋图
17	桥台系梁钢筋图
18	桥台桩基钢筋布置图
19	桥台搭板钢筋布置图
20	垫石钢筋布置图
21	伸缩缝钢筋布置图
22	梁体顶面标高及铺装层厚度表

老兄，发一下主梁和斜腿钢筋构造图啊？

主梁和斜腿的钢筋构造图缺失，请楼主及时补充

地质不好的地段，做斜腿刚构确属费钱，虽然桥型好看点，但不经济，不如做拱桥

最核心的图纸--主梁及斜腿钢筋构造图  没有
期待楼主补充。

感觉不错的图纸，下载了，谢谢楼主

楼主故意的吧，关键地方图纸缺失啊

谢谢楼主分享爱。。。。。。。。。。

真是关键地方缺东西，价值不高

这样的图纸希望以后还是少发，不想给大家看核心的东西，还想混堡币！

随便浏览了一下图纸，有点想不通。桥台为什么还要用双排桩（桥台高度还不足5米）？而且还嵌岩6米，设计荷载是公路二级。粉质泥岩，有那么差吗？一定要做桥台双排桩基吗？我估计就是用扩大基础也可以（至少有200KPa承载力啊）。

楼主，你的图中没有防抛网，能不能补充一下，我就是为了要防抛网的图才开载的
