悬臂施工连续梁设计时边界条件的定义

libashan 发表于 2010-3-26 13:02:27 | 显示全部楼层 | 阅读模式

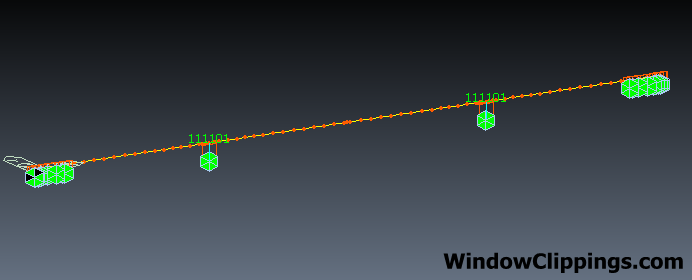

最近做了一个三跨连续梁桥的上部,建模时没有做桥墩,主墩偏心在中心上部,然后在主墩节点向下复制,得到主墩的支座节点,主墩临时连接时用弹性连接的钢性把两个节点连起来,体系转换时把桥墩节点设为主节点,用钢性连接,边跨现浇段用弹性连接的只受压进行连接,也是像主墩一样复制下主梁节点向下做为支撑点,主要的问题是计算时边界条件不对。现在将图和MIDAS文件都传上来,请大家看下。
WindowClipping (11).png

毕业设计.rar

34.29 KB, 下载次数: 31

精彩评论倒序浏览

4741查看1评论

842295939 发表于 2010-6-4 10:45:55

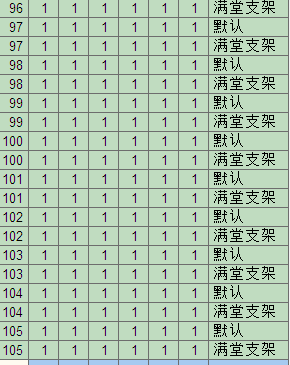

既然考虑了施工,怎么用‘刚性连接’,施工阶段是激活不了的,还有一般支撑里的边界条件很多都是不对的,不能使用默认组……
举报 回复
