关于连续刚构桥空心墩（高墩）墩顶建模的疑问。

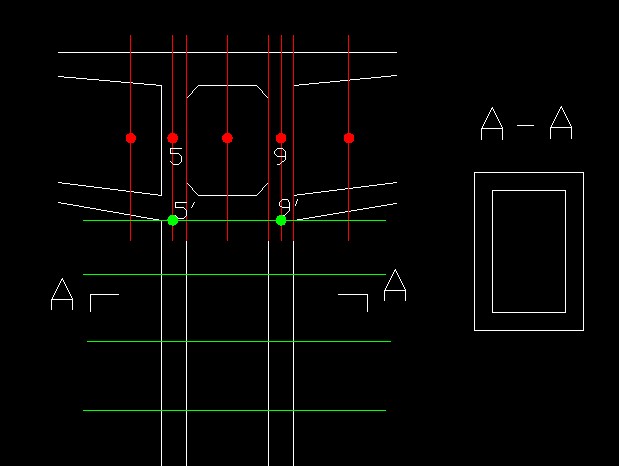

45+3*80+45连续刚构桥，桥墩高度77m，采用矩形空心墩。对应常规双肢薄壁墩，我们通常是采用图中5和5‘节点间设置刚臂，然后分别对5和5’节点赋予主梁截面和桥墩单肢截面来建模。如果桥墩较高，采用图中所示的整体闭合空心截面，请问桥博里面桥墩墩顶范围如何划分单元。请高手赐教。谢谢。由于桥墩为整体闭合截面，因此和双肢薄壁墩的模型有较大差异，我现在考虑两个方案：1.从中心7号节点向下设7‘节点，并以此往下建立节点划分单元，赋予整体闭合的桥墩截面。并在墩顶5和7’间，7和7‘间，9和9’间设置刚臂连接。2是在墩顶设置5’，7‘和9’三个节点，并分别在5和5‘间，9和9’间设置两个较小墩身砼单元，截面分别为墩身的左右侧壁截面，7和7‘间同样设置一个小单元，截面为墩身横向两侧壁截面（两侧壁合并），然后在5’，7‘和9’设置刚臂将这个三部分截面连接起来，在往下直接设置整体闭合截面的桥墩断面。有做过这种结构的朋友请指导。谢谢。

自己顶一下，希望高手赐教

今天才拜读楼主的方法，考虑的还是蛮细致的。
第一种方法：有一个弊端就是主梁在5-9之间的单元内力分布收刚臂影响较大，不推荐；
第二种方法：个人认为比较可取，但是下面的连接要尽量复核实际受力才行，楼主的做法实际上兼顾了纵、横向剪力和竖向力的传递，可以接受。实际上这个地方是个整体，这样算肯定也是有误差的。

不过空心薄壁墩没做过，双肢薄壁墩到做的不少
楼主的想法蛮不错  望做过的大神指点一哈哈
