青海省公路勘察设计院3×20m单箱双室变宽预应力砼连续箱梁

**河2号桥跨径组合为3×20m(跨径均指路线中心线处)，共一联。全桥变宽，均采用预应力混凝土连续箱梁。桥梁起点桩号为YK73+776.7,终点桩号为YK73+843.3,桥梁全长为66.6m。桥梁纵面位于i=-0.811%的下坡直线竖曲线内；平面位于R=180m的左偏圆曲线、A=103.923m的缓和曲线组成的复合曲线内，墩台均沿设计线径向布置。桥址位于**县城西北**乡以西，位于**河上游巴燕峡内，是跨越**的桥梁。该桥址区位于流水侵蚀中地山地貌，微地貌为河床、河漫滩、一阶阶地，由砂性土与下伏卵石层构成二元结构，地势狭窄。河床、河漫滩起伏较小，高差在2米以内。河床为含漂砾卵石土，稍密～中密，厚度余约为28米。含漂砾卵石土层可作为桥梁持力层，持力层容许承载力为600KPa，极限摩阻力为180KPa。
二、设计规范单箱双室变宽预应力混凝土连续箱梁
1、中华人民共和国交通部部标准《公路工程技术标准》       （JTG B01－2003）
2、中华人民共和国交通部部标准《公路桥梁抗震设计细则》（JTG/TB02－01－2008）
3、中华人民共和国交通部部标准《公路桥涵设计通用规范》   （JTG D60－2004）
4、中华人民共和国交通部部标准《公路圬工桥涵设计规范》   （JTG D61－2005）
5、中华人民共和国交通部部标准《公路钢筋混凝土及预应力混凝土桥涵设计规范》（JTG D62－2004）
6、中华人民共和国交通部部标准《公路桥涵地基与基础设计规范》 （JTG D63－2007）
7、中华人民共和国交通部部标准《公路桥涵施工技术规范》   （JTJ 041－2000）
三、技术标准
设计荷载：公路－I级
桥面宽度：0.5m（防撞护栏）+净9.47～10m+0.5m（防撞护栏）；
斜交角度：90°
地震烈度：地震动峰加速度值0.05g
四、主要材料
1、混凝土：
主梁、横隔梁采用C50混凝土；
桥墩盖梁、桥墩墩柱、桥台盖梁、耳背墙、护栏及桥头搭板采用C30混凝土；
  桥台承台、墩台桩基础采用C25混凝土；
  铺装采用沥青混凝土，防水层采用渗透型防水层。
2、预应力钢绞线：
……

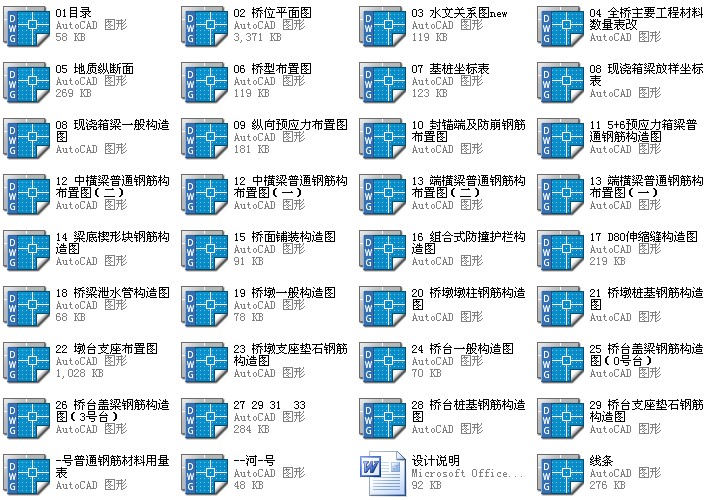

图纸目录

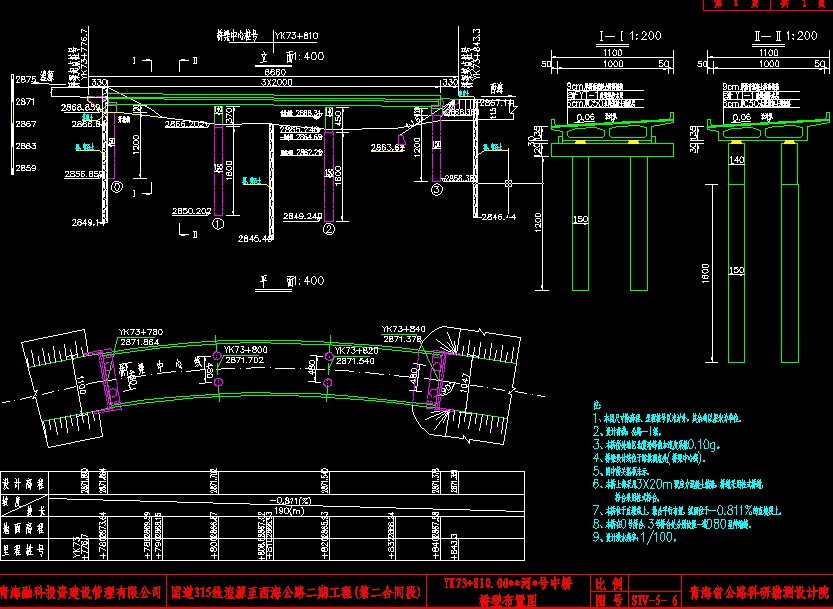

桥型布置图

普通钢筋


*******************
某3×20m单箱双室变宽预应力混凝土连续箱梁.part1.rar (2.86 MB, 下载次数: 145, 售价: 2 元堡币)

2009-11-20 17:40 上传

点击文件名下载附件

某3×20m单箱双室变宽预应力混凝土连续箱梁.part2.rar (2.86 MB, 下载次数: 196, 售价: 2 元堡币)

2009-11-20 17:41 上传

点击文件名下载附件

某3×20m单箱双室变宽预应力混凝土连续箱梁.part3.rar (1.43 MB, 下载次数: 169, 售价: 2 元堡币)

2009-11-20 17:41 上传

点击文件名下载附件

这些东西太常规了，不应卖这么贵。

回复 2# huangping059


    虚礼的堡币又没有用，还不是为了下载图纸啊，

想下来看看，但是太贵买不起啊

有必要搞得这么贵么？

太贵了吧，楼主，能不能便宜点，没有钱了

这些东西卖这么贵啊，以前每个月都做好几个这样的呢，跨径还比这个大呢

摆脱 你改成 现浇箱梁 弯桥  什么变宽啊  没看出来
