这几天在作硕士论文，方向是吊拉组合桥（就是斜拉桥跟悬索桥组合起来的桥型）的施工状态控制，在用迈达斯建模的时候碰到下面几个问题：

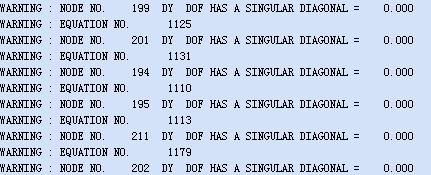

1，运行的时候碰到下面的警告，好像是刚度不足，可好像悬索主缆吊杆部分的节点不是不用约束住的嘛
2，在用未知系数荷载求斜拉索拉力的时候，没反应，不知道是什么原因
3，这种桥型与斜拉桥跟悬索桥建模的时候到底有什么区别，建模不可能是1+1=2吧

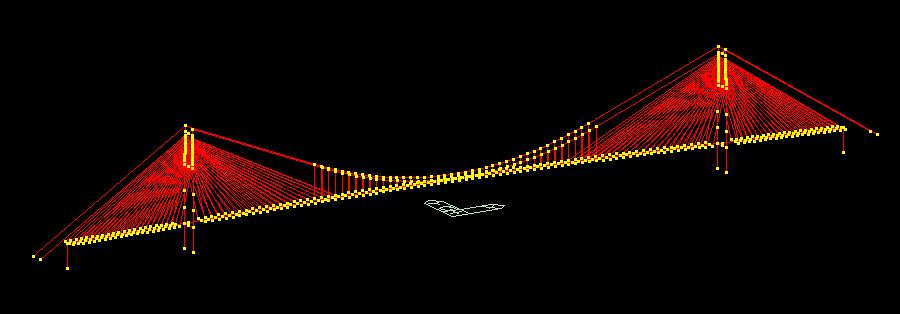

模型是

2.rar (18.25 KB, 下载次数: 19)

hangbin198... · 发表于 2009-9-28 23:11:48

自己已经摸索了好多天，都没什么进展，希望有人能站出来指点一下

hangbin198... · 发表于 2009-9-29 09:08:49

希望有心的人能把图下去看看，给晚辈一点指教

lpiou · 发表于 2009-9-29 10:53:26

1.警告说明哪些节点的约束加少了
检查一下吧
2.没有成功的运行，未知系数荷载无法使用
3.这确实是一种新桥型，是不是你自己设计的

lpiou · 发表于 2009-9-29 10:55:38

[错误] 读取有效宽度系数数据时发生错误。错误: 不正确的文件类型(试用版本和授权版本的数据文件不能互换。).
文件有错误，无法打开。
能不能上传Mct?
希望看到你的模型

hangbin198... · 发表于 2009-9-29 10:58:01

第一个问题已经解决了，错误提示里也提示的很清楚，说是Y方向上的约束不够，只要在这些节点上加上Y方向上的约束就可以了。不过我以前建悬索桥的时候那些地方不用加约束的

lpiou · 发表于 2009-9-29 10:59:31

还需要讨论吗
需要的话传一下mct
不讨论就不等了

hangbin198... · 发表于 2009-9-29 12:08:57

这是我的MCT文件，不好意思，刚才走开了一下

292.rar (15.38 KB, 下载次数: 15)

hangbin198... · 发表于 2009-9-29 12:13:02

在用未知荷载系数功能的时候，我不确定到底要不要把初始吊杆力也设置为1，一起拿出来求

hangbin198... · 发表于 2009-9-29 12:42:55

7# lpiou

不在了？

lpiou · 发表于 2009-10-5 16:50:52

以为你解决了
刚看到你的文件

lpiou · 发表于 2009-10-6 11:39:15

吊拉组合桥.rar (14.87 KB, 下载次数: 24)
算一下看看{:3_57:}

jimosea · 发表于 2010-9-12 00:30:58

楼上的可以运行,楼主是约束加少了
