河北张家口通泰大桥——据说有亚洲第一的称号

ian1988 发表于 2009-4-1 22:06:33 | 显示全部楼层 | 阅读模式
0.jpg xin_5031205090950406191372.jpg , W7 }# z$ ~& |  m$ w) A4 i
注:原作者照片缺失,编辑补充. z# ?- u4 C% @0 l' R+ q

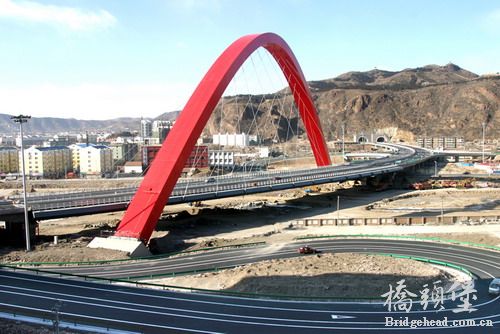

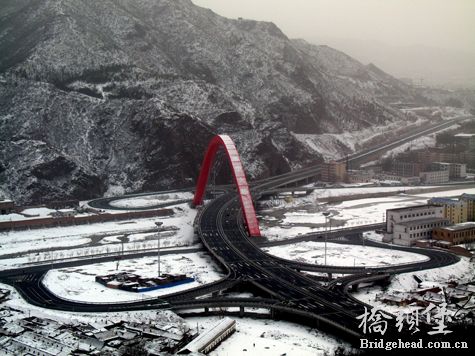

通泰大桥是城市快速路众亮点工程之一,其呈现出以下特点:  $ D- }* m! y/ @: @
    ■通泰大桥是世界上跨度最大的下承式钢结构悬索拱桥。通泰大桥主跨190米,而国外同样桥型结构的2座大桥跨度仅为90米。
/ |$ p  G0 t+ m    ■国内第一例主梁为下承式钢结构悬索拱桥。此种受力方式的大桥世界上仅建成2座,一座在英国境内,一座在巴西境内。
9 E1 Y0 i$ v2 s& ]5 s2 y    ■结构新颖别致,造型优美流畅,刚柔并济,极富韵律。主梁位于半径600米的曲线上,弧形拱肋横跨大桥两侧,形成平面和立体两条相互缠绕的优美曲线,宛若二龙相戏,意趣盎然;28根高强度镀锌钢丝吊索把两条曲线别具一格地衔接起来,独具匠心,巧夺天工,既体现了科学的严谨厚重,又体现了艺术的隽永飘逸。
  [. f3 s' e6 v: y+ m    ■设计标准高,规格高。设计道路等级为双向6车道城市快速路,行车速度60公里/小时;设计载荷为公路I级;设计洪水频率为百年一遇;结构设计基准期为100年;抗震烈度为7度;设计安全等级为一级。
" ^+ M, O1 D$ w% k$ K    ■采取工厂化生产方式,体现了建设方式的集约化。钢箱梁、主拱等主要部件采取工厂预制、现场拼装成形、支架安装的方式,充分体现了建设方式的集约化。  - G, m. y7 E  n$ _: W8 g
    ■工艺复杂,材料规格要求高,技术含量高。主梁和拱肋材料规格要求严格,锚箱用高强螺栓连接,吊索采用高强度镀锌钢丝成品索,冷铸锚锚固体系;为保护吊索,除采用PE保护层外,在桥面以上2.5米高度内设不锈钢管,上、下锚头采用防腐油脂处理,并设置减震器,在索管内注入发泡材料;拱座施工为一次浇筑混凝土,并降低水化热;钢桥面喷砂除锈后,再涂富锌漆,桥面板上焊剪力钉;桥面铺装材料采用C40聚丙烯纤维混凝土、FYT-1型防水层和厚沥青混凝土;钢箱梁外表面采用电弧喷涂防腐技术,内部设置抽湿机,保证内部湿度小于40%。
. ]6 h3 z( D+ t* c9 @  B+ o5 s    ■与周边建筑和景观相映成趣,浑然一体,将成为我市一道亮丽的风景线。通泰桥下流水潺潺,桥上车流不息;晴天如彩带飞舞,雾天似彩虹锁河。北行数百米,即为张家口最具标志性的建筑大境门,以及随山蜿蜒而行的古长城。在这里,自然、历史、人文、艺术交相辉映,浑然一体。  ; n& x$ Q: \# G& V
通泰大桥是城市快速路众亮点工程之一,其呈现出以下特点:
! K+ \" g8 H" V" j7 t    ■通泰大桥是世界上跨度最大的下承式钢结构悬索拱桥。通泰大桥主跨190米,而国外同样桥型结构的2座大桥跨度仅为90米。  ' ]- Z% }/ f: \! L1 M, X- Z
    ■国内第一例主梁为下承式钢结构悬索拱桥。此种受力方式的大桥世界上仅建成2座,一座在英国境内,一座在巴西境内。  , W/ p8 d& d) y1 O7 z9 d/ k7 `
    ■结构新颖别致,造型优美流畅,刚柔并济,极富韵律。主梁位于半径600米的曲线上,弧形拱肋横跨大桥两侧,形成平面和立体两条相互缠绕的优美曲线,宛若二龙相戏,意趣盎然;28根高强度镀锌钢丝吊索把两条曲线别具一格地衔接起来,独具匠心,巧夺天工,既体现了科学的严谨厚重,又体现了艺术的隽永飘逸。
# L; E; z7 @/ t( P; |    ■设计标准高,规格高。设计道路等级为双向6车道城市快速路,行车速度60公里/小时;设计载荷为公路I级;设计洪水频率为百年一遇;结构设计基准期为100年;抗震烈度为7度;设计安全等级为一级。  & k6 {) g5 p& Y
    ■采取工厂化生产方式,体现了建设方式的集约化。钢箱梁、主拱等主要部件采取工厂预制、现场拼装成形、支架安装的方式,充分体现了建设方式的集约化。  * ?* r" ?) J# ^: u
    ■工艺复杂,材料规格要求高,技术含量高。主梁和拱肋材料规格要求严格,锚箱用高强螺栓连接,吊索采用高强度镀锌钢丝成品索,冷铸锚锚固体系;为保护吊索,除采用PE保护层外,在桥面以上2.5米高度内设不锈钢管,上、下锚头采用防腐油脂处理,并设置减震器,在索管内注入发泡材料;拱座施工为一次浇筑混凝土,并降低水化热;钢桥面喷砂除锈后,再涂富锌漆,桥面板上焊剪力钉;桥面铺装材料采用C40聚丙烯纤维混凝土、FYT-1型防水层和厚沥青混凝土;钢箱梁外表面采用电弧喷涂防腐技术,内部设置抽湿机,保证内部湿度小于40%。    Q0 B7 G3 V. e6 v. ^% E
    ■与周边建筑和景观相映成趣,浑然一体,将成为我市一道亮丽的风景线。通泰桥下流水潺潺,桥上车流不息;晴天如彩带飞舞,雾天似彩虹锁河。北行数百米,即为张家口最具标志性的建筑大境门,以及随山蜿蜒而行的古长城。在这里,自然、历史、人文、艺术交相辉映,浑然一体。
# e! b6 d1 e  W+ |$ n0 Y通泰大桥是城市快速路众亮点工程之一,其呈现出以下特点:
- e" n+ s( d  G& r' }    ■通泰大桥是世界上跨度最大的下承式钢结构悬索拱桥。通泰大桥主跨190米,而国外同样桥型结构的2座大桥跨度仅为90米。
5 n: J* O- i: \2 B( j% S3 u) W1 j    ■国内第一例主梁为下承式钢结构悬索拱桥。此种受力方式的大桥世界上仅建成2座,一座在英国境内,一座在巴西境内。  2 `: s+ o8 E% K$ p
    ■结构新颖别致,造型优美流畅,刚柔并济,极富韵律。主梁位于半径600米的曲线上,弧形拱肋横跨大桥两侧,形成平面和立体两条相互缠绕的优美曲线,宛若二龙相戏,意趣盎然;28根高强度镀锌钢丝吊索把两条曲线别具一格地衔接起来,独具匠心,巧夺天工,既体现了科学的严谨厚重,又体现了艺术的隽永飘逸。
5 @  N/ t2 `2 @6 o. ~    ■设计标准高,规格高。设计道路等级为双向6车道城市快速路,行车速度60公里/小时;设计载荷为公路I级;设计洪水频率为百年一遇;结构设计基准期为100年;抗震烈度为7度;设计安全等级为一级。  4 t( G$ x2 H' L( o
    ■采取工厂化生产方式,体现了建设方式的集约化。钢箱梁、主拱等主要部件采取工厂预制、现场拼装成形、支架安装的方式,充分体现了建设方式的集约化。  ) b8 N$ L/ h$ [0 \% S' g" P9 T
    ■工艺复杂,材料规格要求高,技术含量高。主梁和拱肋材料规格要求严格,锚箱用高强螺栓连接,吊索采用高强度镀锌钢丝成品索,冷铸锚锚固体系;为保护吊索,除采用PE保护层外,在桥面以上2.5米高度内设不锈钢管,上、下锚头采用防腐油脂处理,并设置减震器,在索管内注入发泡材料;拱座施工为一次浇筑混凝土,并降低水化热;钢桥面喷砂除锈后,再涂富锌漆,桥面板上焊剪力钉;桥面铺装材料采用C40聚丙烯纤维混凝土、FYT-1型防水层和厚沥青混凝土;钢箱梁外表面采用电弧喷涂防腐技术,内部设置抽湿机,保证内部湿度小于40%。  2 M/ C5 Z- K' B( [4 c
    ■与周边建筑和景观相映成趣,浑然一体,将成为我市一道亮丽的风景线。通泰桥下流水潺潺,桥上车流不息;晴天如彩带飞舞,雾天似彩虹锁河。北行数百米,即为张家口最具标志性的建筑大境门,以及随山蜿蜒而行的古长城。在这里,自然、历史、人文、艺术交相辉映,浑然一体。
