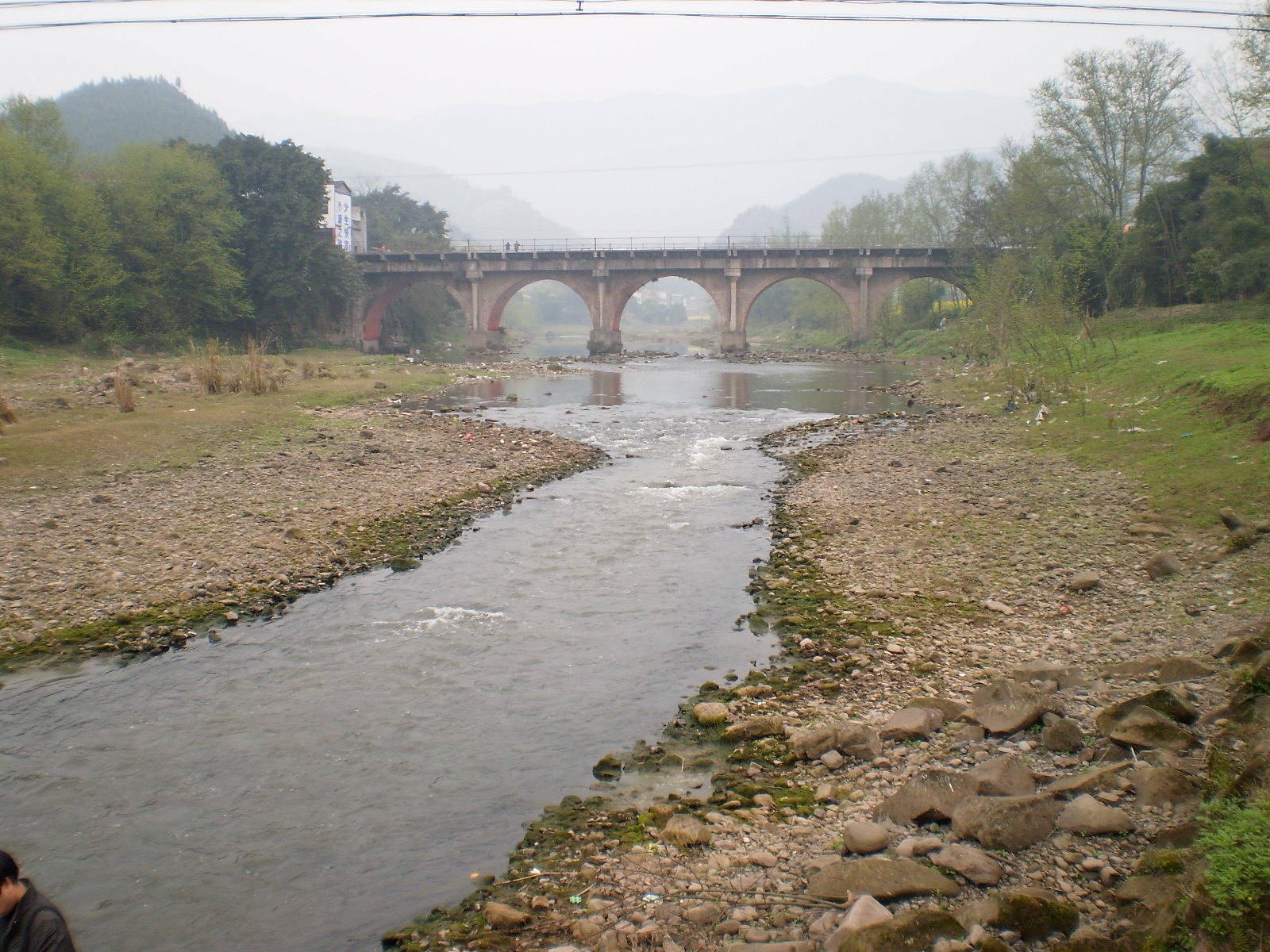

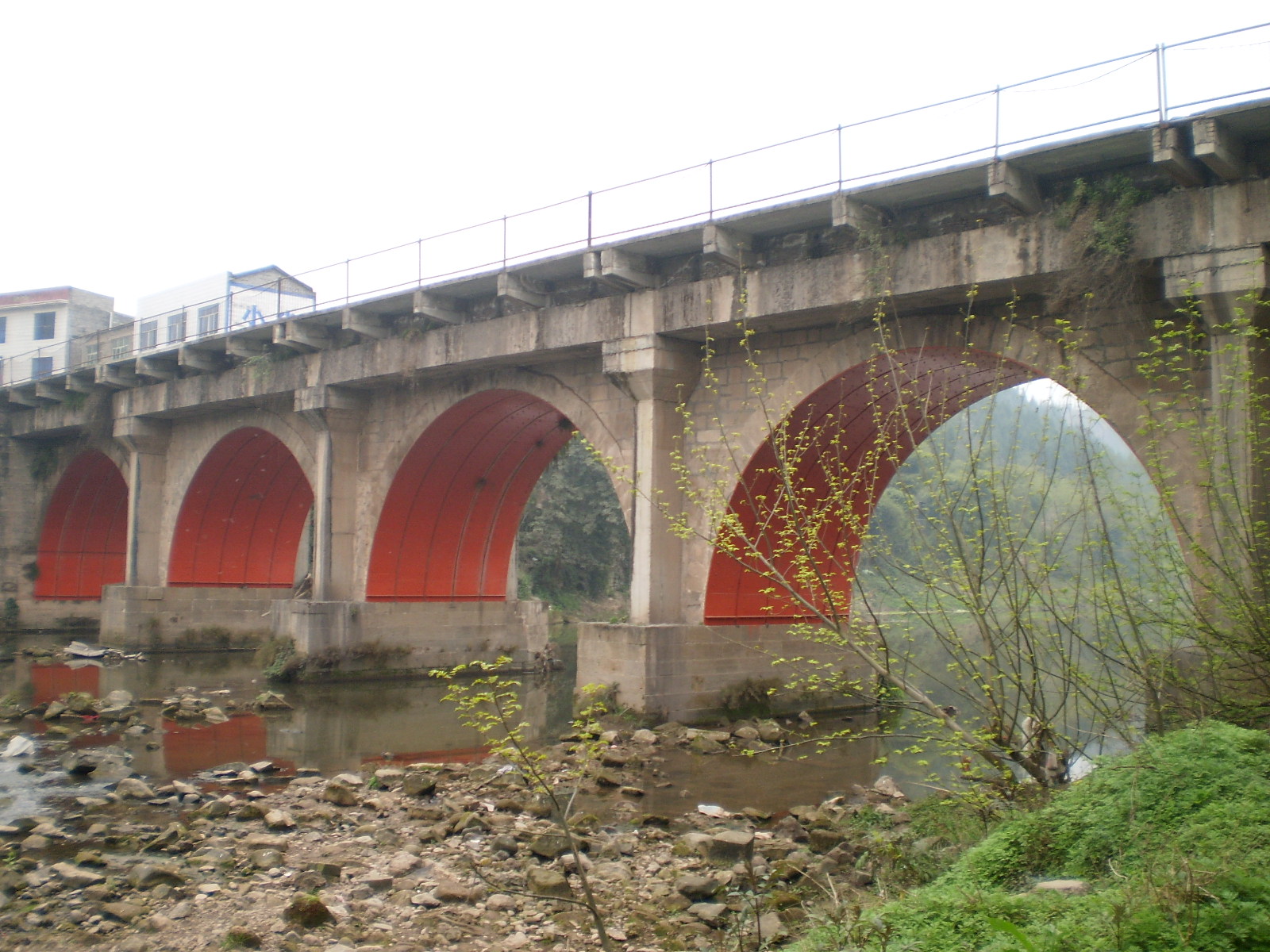

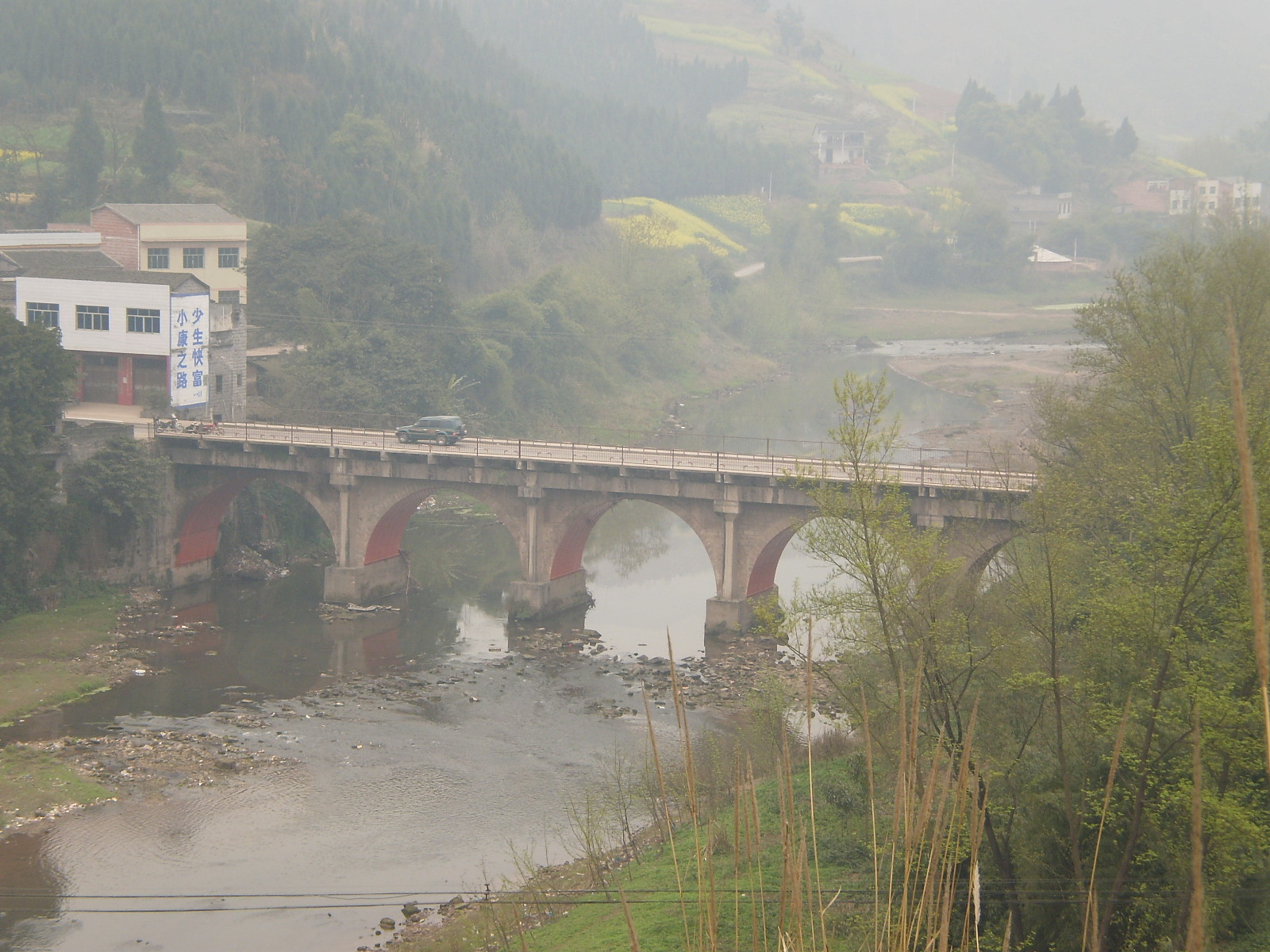

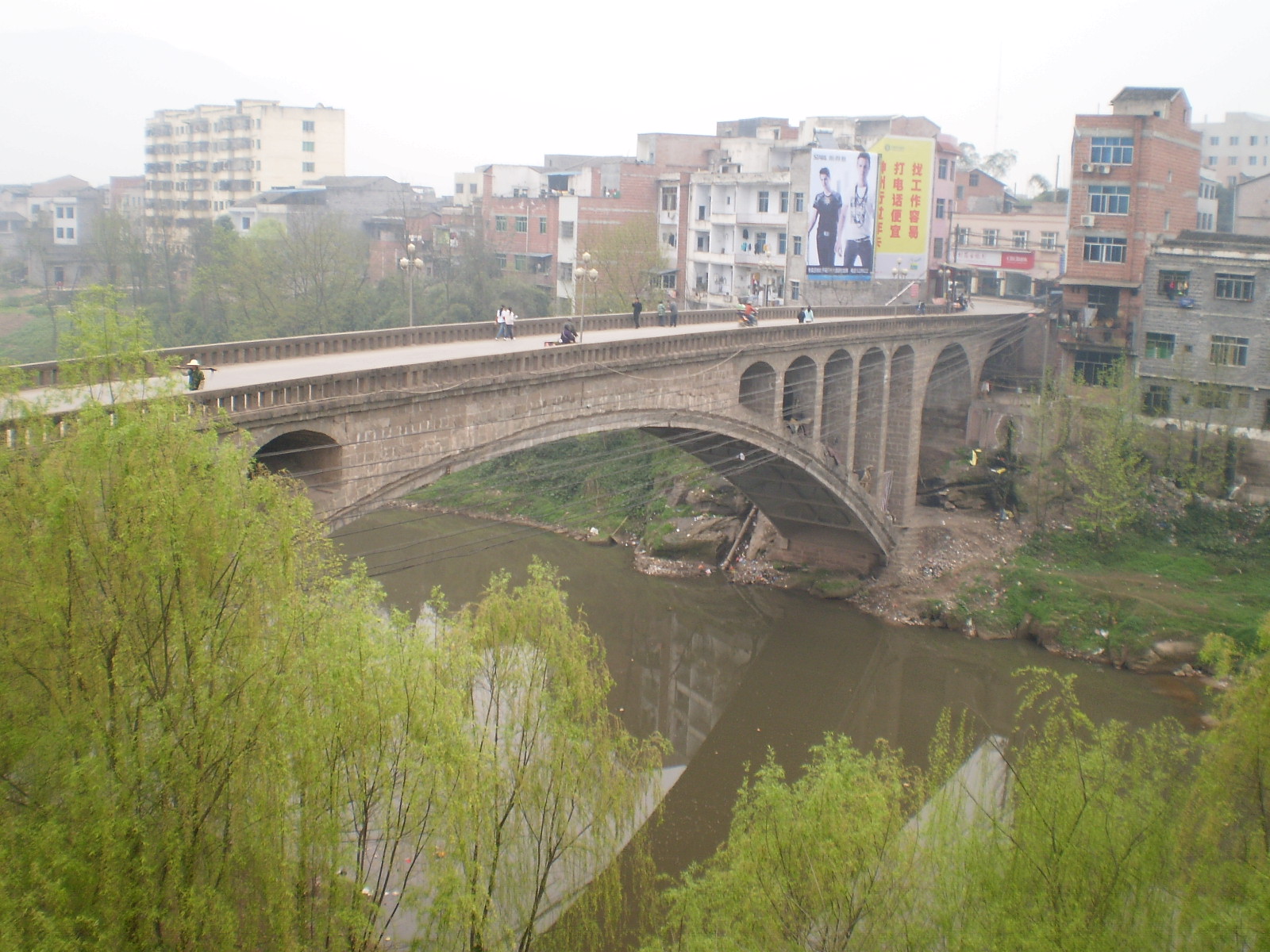

双曲拱桥【two-way curved arch bridge】指的是拱圈由纵向拱肋和横向拱波组成的拱桥。
1964年江苏省无锡县建桥职工创造的一种新型拱桥。他的主拱圈由拱肋,拱波,拱板,和横向联系构件几个部分组成,外形在纵横两个方向均成弧形曲线,因之称为双曲拱。
主拱圈的形式有单波,多波,多波高低肋等。拱肋截面有矩型,倒T形,I形,L形,薄壁箱形等。

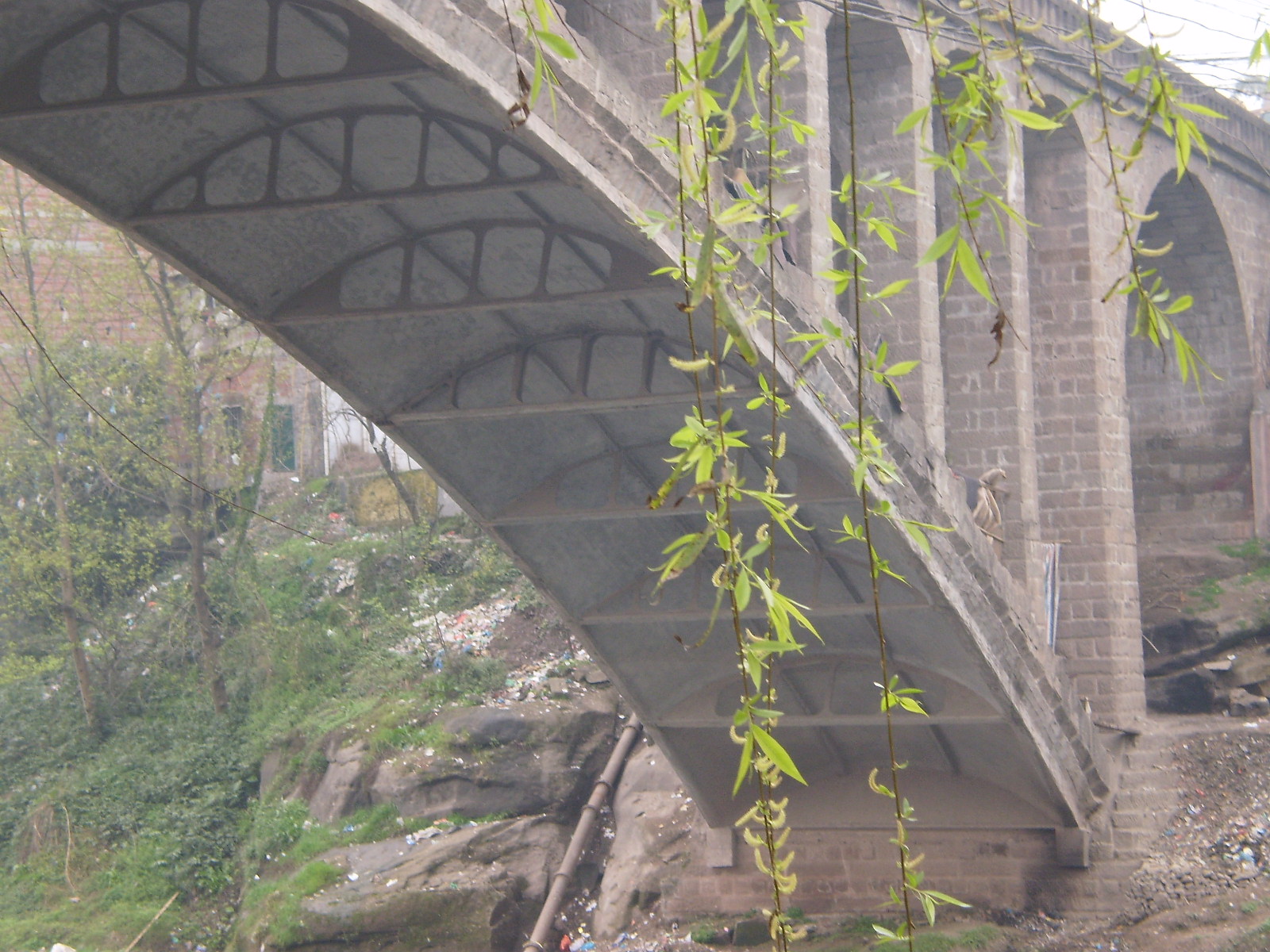

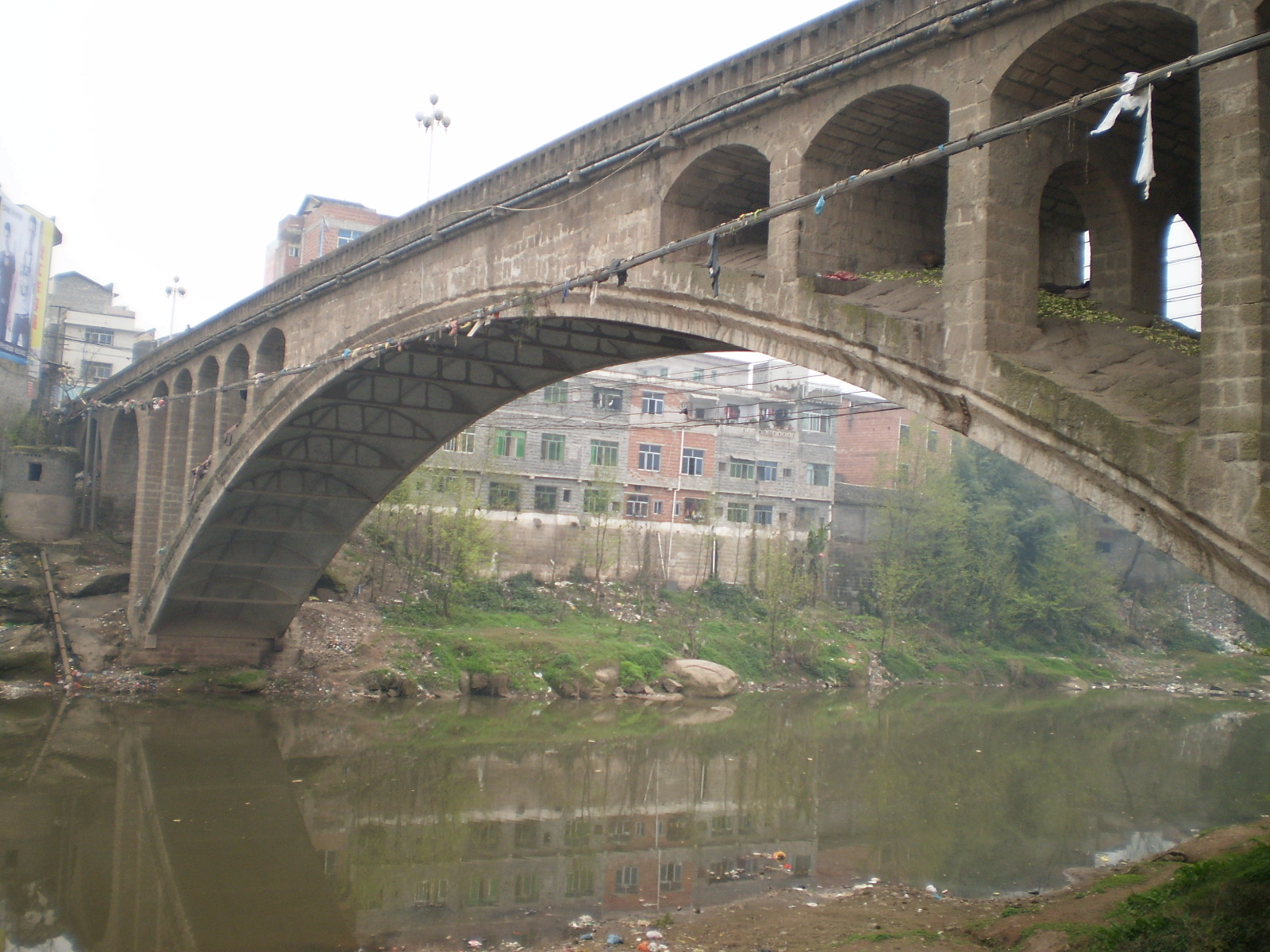

双曲拱桥按其行车道所处的位置属于上承式拱桥。若从主拱圈的横截面上看,它是由拱肋、拱波、拱板和横向联系等几部分组成。由于介于拱肋之间的拱波也呈曲线形,且与主拱圈的曲线正交,故而称为双曲拱桥。这种桥型是20世纪60年代我国江苏省无锡县由建桥职工首创的一种桥型,它充分发挥了预制装配的优点,可以不要拱架施工,节省木料,加快施工进度,而所耗用的工料又不多。
它的最主要特点是:将主拱圈以“化整为零”的方法按先后顺序进行施工,再以“集零为整”的方式组合成承重的整体结构。因主拱圈分期形成,呈现组合结构的受力特征,整体性较弱,在地震荷载作用下容易破坏。 |
