无背索斜拉桥

无背索斜拉桥图片发给大家，以供参考

[ 本帖最后由 zxl1921 于 2006-7-18 12:41 PM 编辑 ]

这是哪里的桥，楼主能不能介绍一下

无背索斜拉桥又称竖琴式斜拉桥，我第一次接触是听湖南大学的教授绍老师介绍长沙洪山桥，他们采用了钢箱梁，造价有点高，可是该桥下部基础费用很低

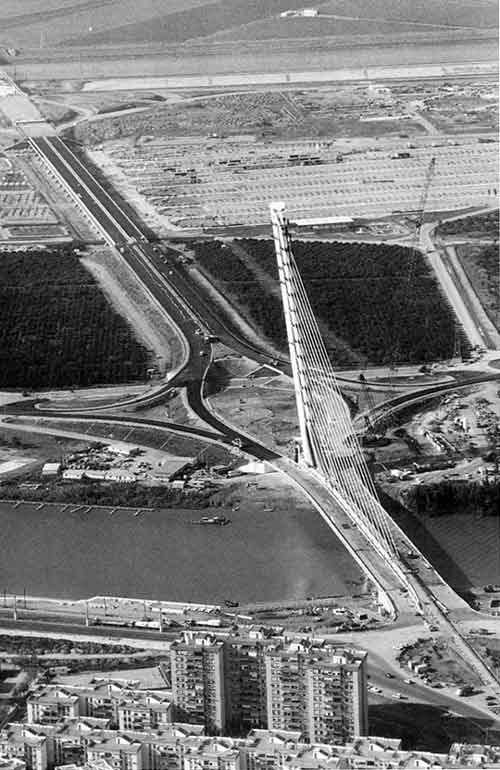

这是西班牙的历史名城塞惟利亚的阿拉米烙桥

阿拉米罗桥
设计者为西班牙著名建筑及结构大师 圣地亚哥.卡拉特拉瓦
他还有很多精妙的桥梁作品，感兴趣的可以搜一搜

原帖由 sohappy 于 2006-7-19 21:35 发表
无背索斜拉桥又称竖琴式斜拉桥，我第一次接触是听湖南大学的教授绍老师介绍长沙洪山桥，他们采用了钢箱梁，造价有点高，可是该桥下部基础费用很低

个人长沙洪山桥几乎完全模仿阿拉米罗桥，只是跨度206米比阿桥200米大了6米
对这样的模仿个人不大赞赏

本人不感觉有什么漂亮的,就是有些特别

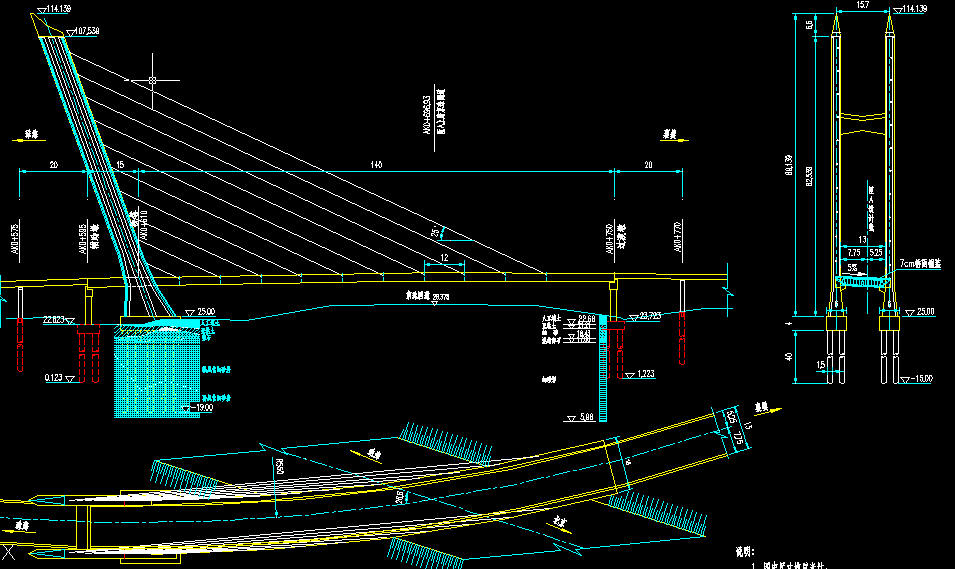

位于湖北孝感的一座无背索弯坡斜拉桥，主跨140m。

主桥采用主跨140m独塔无背索弯坡钢箱梁斜拉桥，斜拉桥为双索面结构，塔梁固结。横桥向两排索间距15.7m，顺桥向梁上索距12m（匝道设计线上）；拉索布置为竖琴形，在竖直面上投影的水平倾角均为25°。
    主梁采用全焊接钢箱梁，钢箱梁内轮廓净高2.5m，全宽16m。钢箱梁是由桥面顶板、底板、边纵腹板、横隔板、锚箱等组成的单箱单室薄壁结构。桥面顶、底板均为正交异性板，采用U肋进行加劲。顶板U肋尺寸为300（宽）×260（高）×6（厚）mm，底板U肋尺寸为400（宽）×250（高）×6（厚）mm。根据受力不同，面板采用不同板厚为12mm~16mm，底板厚度采用不同板厚为10mm~14mm。锚箱采用边纵腹板外贴式锚箱。.
    索塔为H型空间索塔，塔柱为预应力混凝土箱形结构。按照结构各部位受力特点划分，索塔从下往上依次由钻孔桩、承台、下塔柱、塔梁固结段、中塔柱、横梁、上塔柱以及塔冠组成。

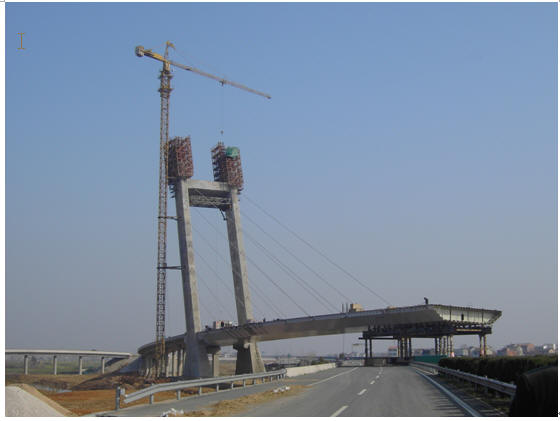

建成后的全景

:) 精彩，享受:D :D :D :D :D :D :D :D :D

非常不错，支持！！！:lol:

很不错哦,口水都流了啊:lol

呵呵 很好看的东东 造型很好

　我大四那年实习就是去的长沙洪山桥，当时桥正在修建中，塔还没有完全修好，主要看顶推箱梁．可惜那时没有相机，要不可以传一些照片让大家看看
