京津线用桥梁支座系列产品

shen8016 · 发表于 2007-5-18 16:26:13

去年在苏通大桥的支座安装照片，现在也拿来和大家分享，是中国路桥集团新津筑路厂设计的拉压支座，大家支持我

shen8016 · 发表于 2007-5-18 16:29:01

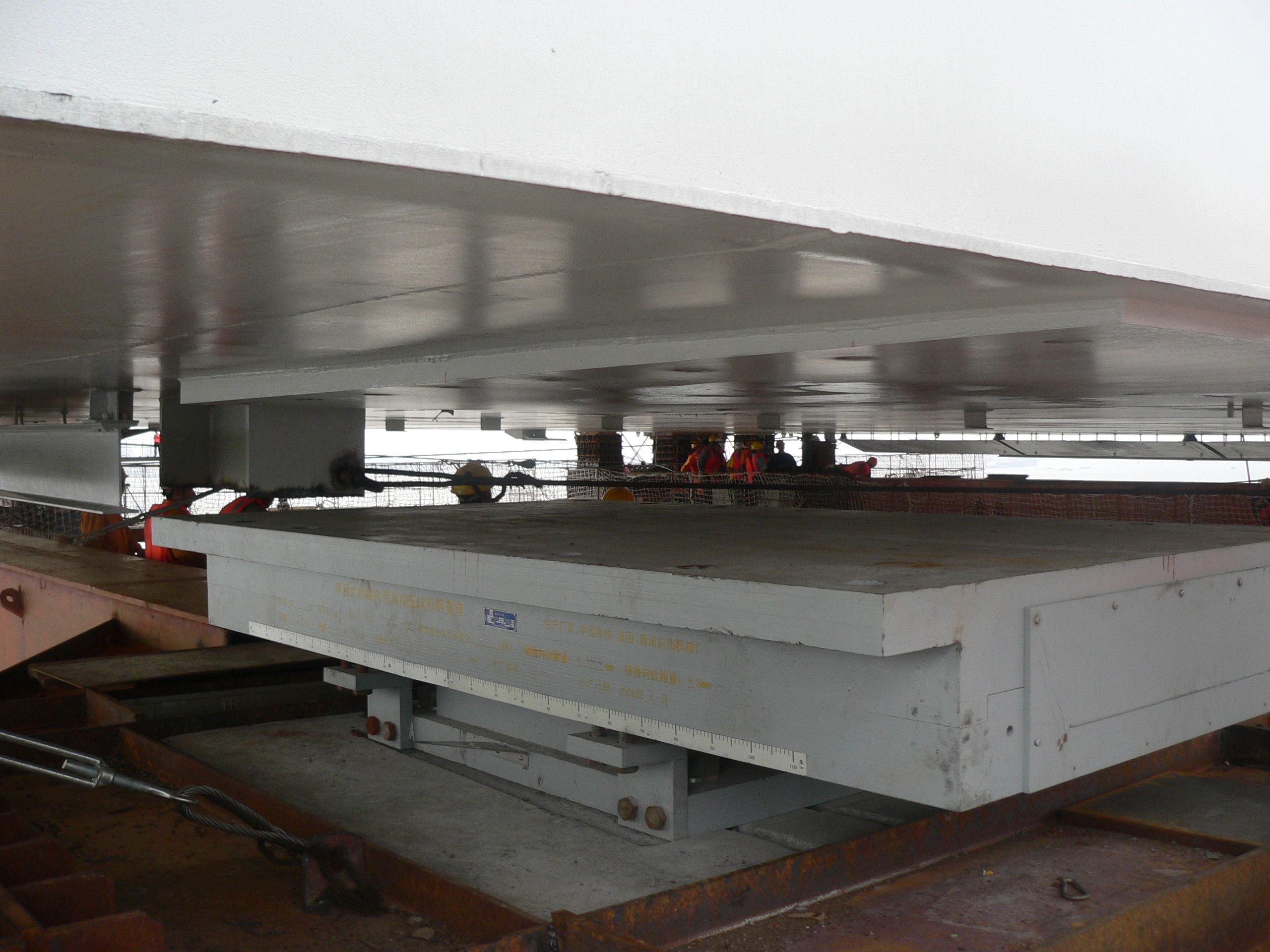

上面是钢箱梁，下面是支座

shen8016 · 发表于 2007-5-18 16:31:20

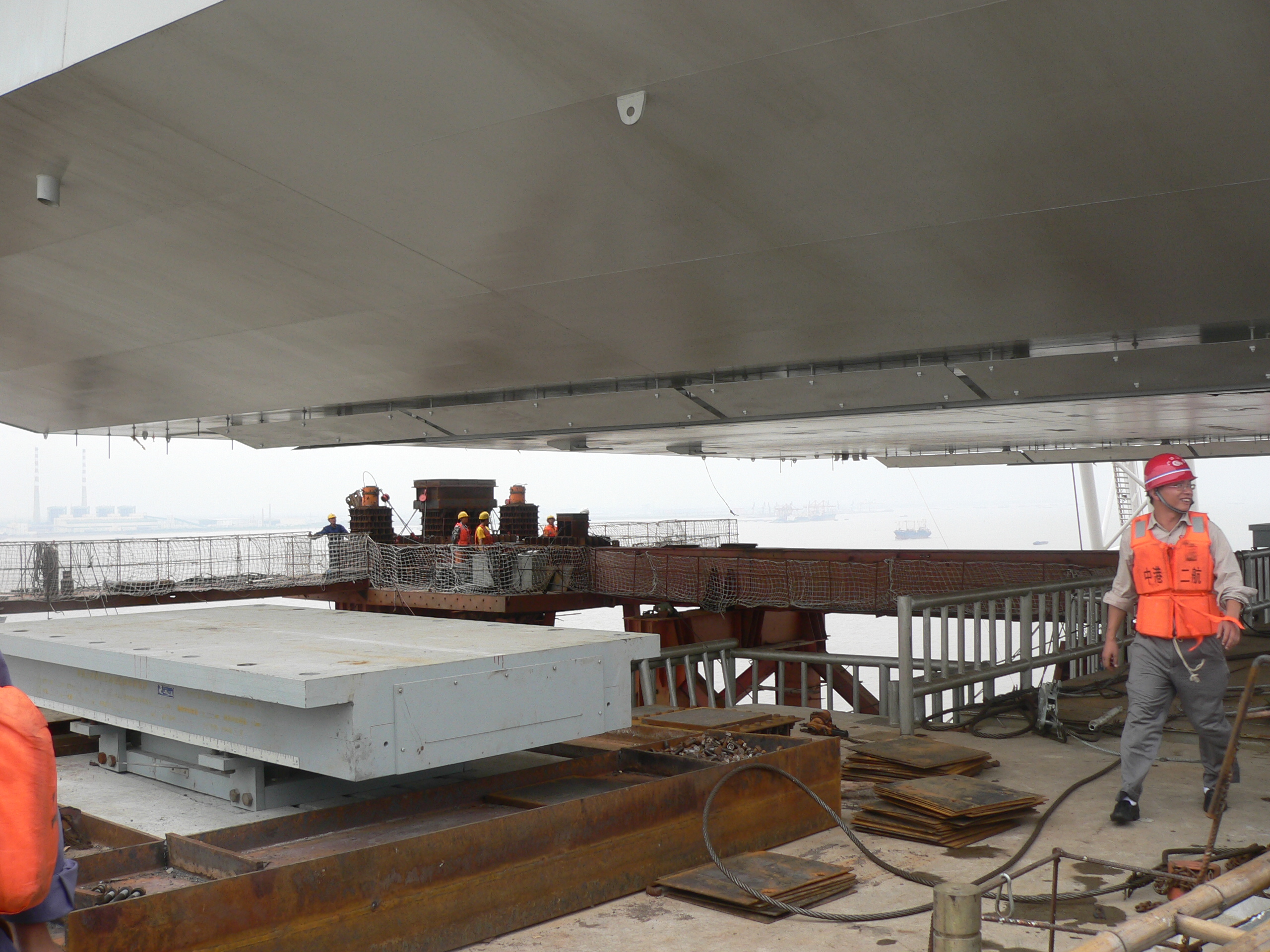

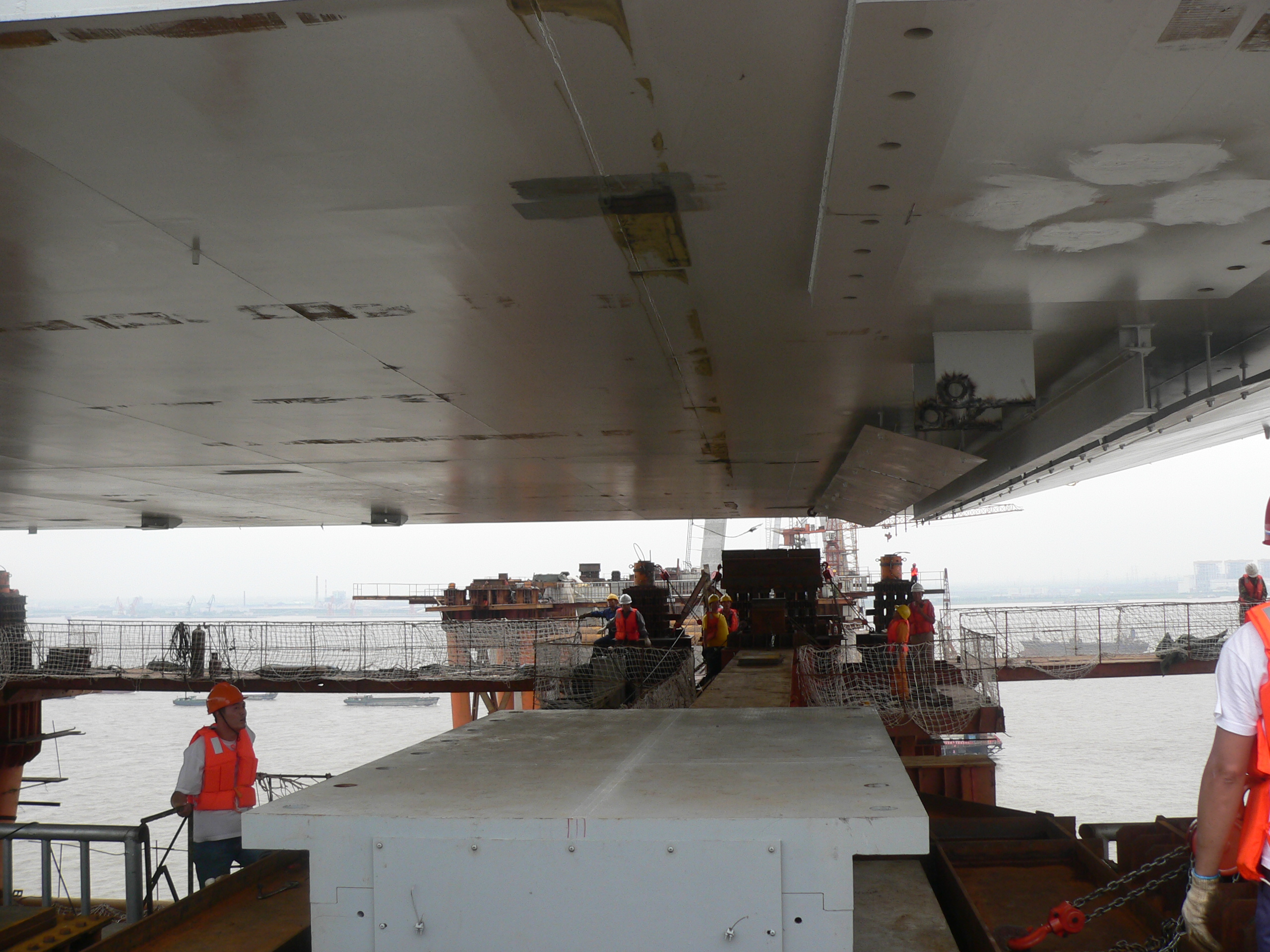

落梁过程，要将螺栓孔对位

shen8016 · 发表于 2007-5-18 16:34:40

在安装的过程中，我们不建议拆开连接调平螺栓

shen8016 · 发表于 2007-5-18 16:40:21

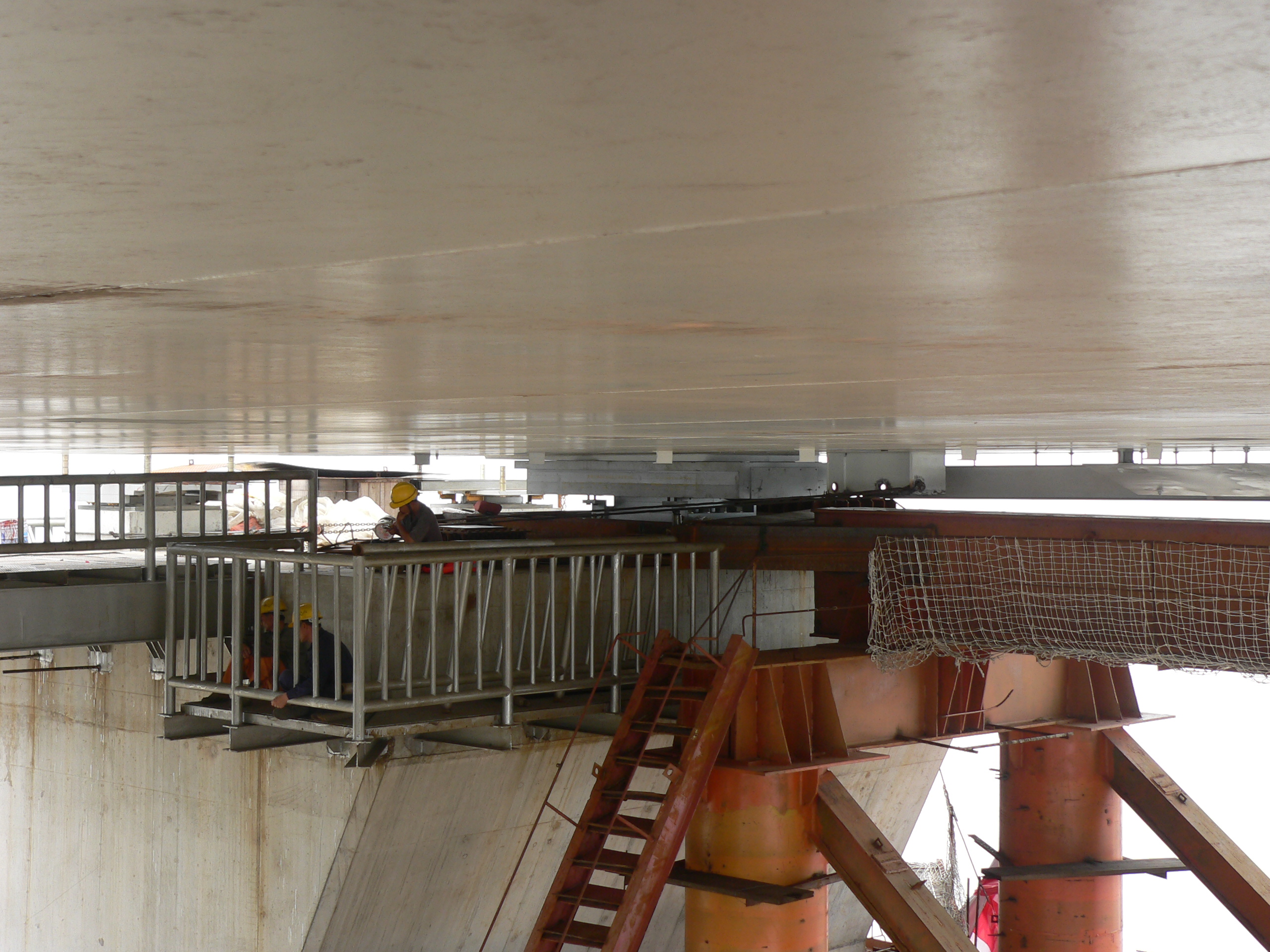

支座最后就位后，可能由于箱梁下垫板的变形而有间隙，如果比较大，可以加垫薄钢板．
比较小的时候，一般紧固了上坐板的螺栓后，支座自适应转动调平（紧固的时候就可以拆开调平螺栓了）．

spider1860 · 发表于 2007-6-3 17:44:41

谢谢楼主，这资料太宝贵了

hhrrjj · 发表于 2008-3-10 16:19:12

照片很清晰，只是看不出如何拉压来？！

zhuxiulin6... · 发表于 2011-5-9 21:07:11

请问有支座使用手册吗？要是有共享一下真好！

wayne_majo... · 发表于 2009-11-19 23:44:20

照片很清晰，只是看不出如何拉压来？！
0 T* Z, B2 _3 e8 J J3 n3 k2 ~( Ghhrrjj 发表于 2008-3-10 16:19

2 X2 P6 h* B1 H/ b+ R6 ]
登录/注册后可看大图

嘿嘿，核心技术都是黑匣子的，想知道？交学费来！

zengguojun... · 发表于 2009-12-17 11:19:42

本帖最后由 zengguojun2008 于 2009-12-17 11:26 编辑

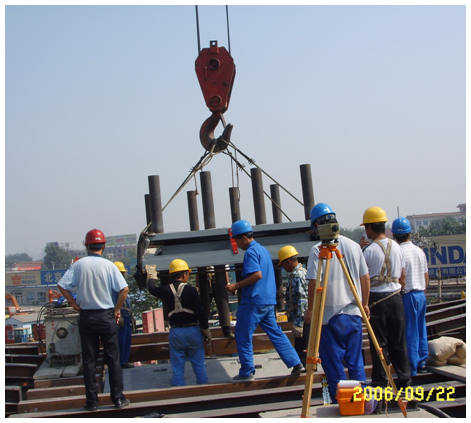

1、京津城际65000KN盆式支座安装（株洲时代新材，QQ47995159）。

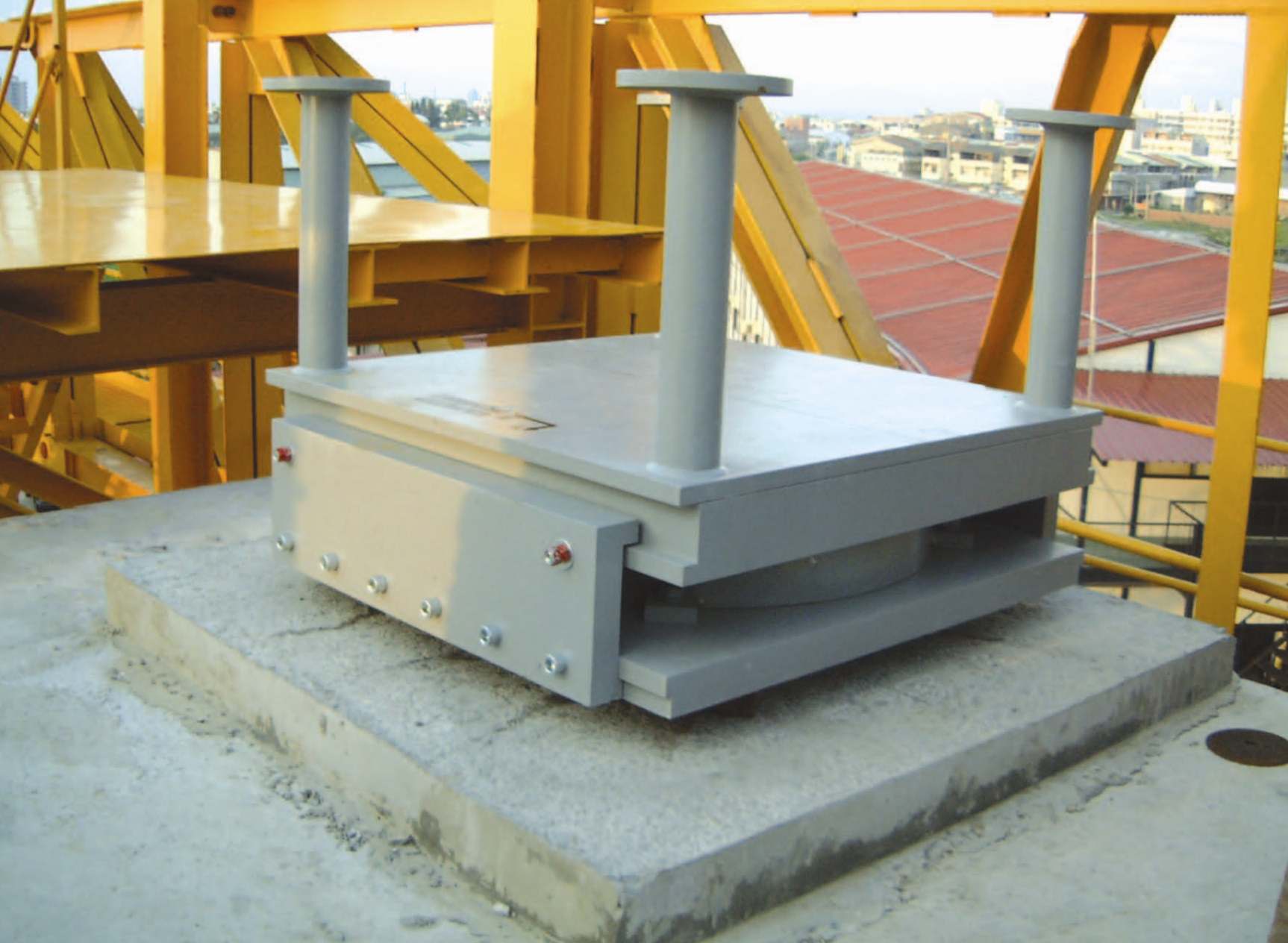

2、抗拉拔支座（株洲时代新材，QQ47995159）。

wxf_wh · 发表于 2009-12-22 11:20:58

非常想知道详细资料

y420375057 · 发表于 2010-10-17 22:27:59

好大呀，铁路小多了。

kcl20611 · 发表于 2010-10-29 10:41:20

回复 shen8016 的帖子

貌似看起来很大！！！！！

yubin8630 · 发表于 2010-10-25 17:19:58

盆式支座我见过最大的是3.5m见方的学习一下
