建造在十字交叉口上的环形钢结构人行天桥

civilqiaot... 发表于 2023-5-19 10:43:59 | 显示全部楼层 | 阅读模式
  • 梁桥类型异形梁
  • 跨径<50
  • 功能人行桥
  • 工法起重吊
  • 材料
  • 图别施工图
  • 文件类型dwg
信息详情

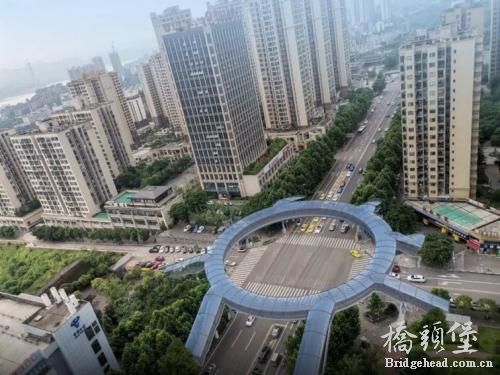

本天桥位于十字交叉口上,平面呈圆形布置,梯道接地后与现状道路人行道无缝衔接,天桥无障碍设计考虑了设置自动扶梯。桥跨组合(沿顺时针方向)31.5m+16.0m+23.0m+14.0m+31.5m+15.315m+23.0m+15.335m=169.65m,桥中心线半径R=27.0m。


其中,主桥桥面布置:0.25m(栏杆)+4.5m(人行道)+0.25m(栏杆)=5.0m;
    5.0m宽梯道布置:0.25m(栏杆)+3.0m(人行道)+0.25m(栏杆)+1.5m(电动扶梯)=5.0m;
    4.0m宽梯道布置:0.25m(栏杆)+2.0m(人行道)+0.25m(栏杆)+1.5m(电动扶梯)=4.0m;
    3.5m宽梯道布置:0.25m(栏杆)+3.0m(人行道)+0.25m(栏杆)=3.5m;
    2.5m宽梯道布置:0.25m(栏杆)+2.0m(人行道)+0.25m(栏杆)=2.5m。
主桥桥墩、梯道桥墩采用圆形墩,基础采用桩基础,梯道台基础采用扩大基础。
设计荷载:人群荷载5KPa。
桥下净空:主干道≥5.0m,支路≥4.5m。
需下载两个附件后解压,文件才是完整的

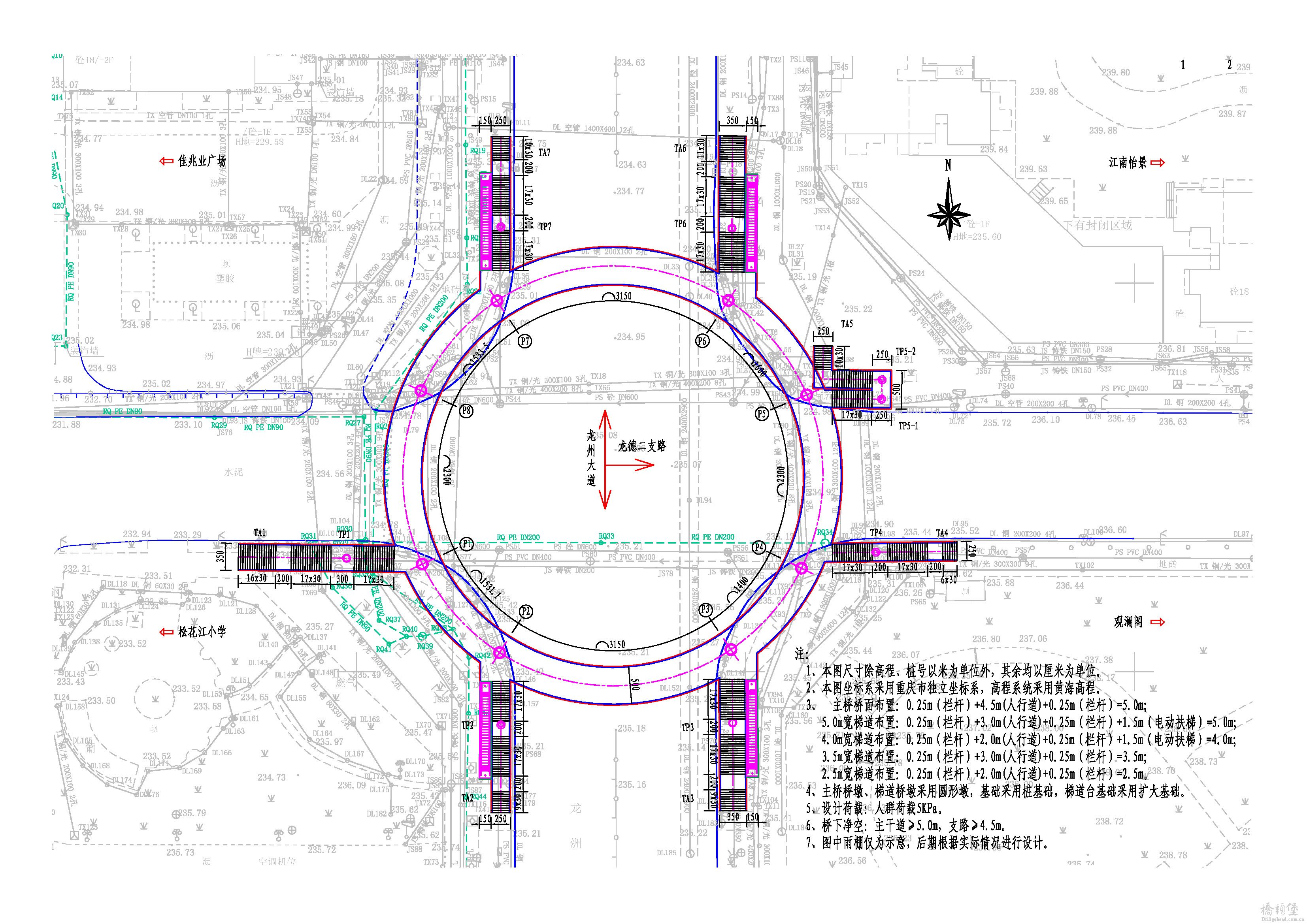

03 桥位平面图 Layout1 (1).jpg

01-施工图01.zip

6.59 MB, 下载次数: 23

售价: 5 元堡币  [记录]

01-施工图02.zip

7.39 MB, 下载次数: 17

售价: 10 元堡币  [记录]

精彩评论倒序浏览

3260查看2评论

civilqiaot... 发表于 2023-5-24 16:22:37
更新一下第二个压缩文件

01-施工图02.zip

7.39 MB, 下载次数: 16

售价: 3 元堡币  [记录]

举报 回复
公羊标 发表于 2023-10-14 20:32:57
更新的附件和第一个有啥区别呢,再单独收费是不是不妥,更新的附件,可否发我邮箱1139428859@@qq.com,谢谢
