（1）总体布置： 本桥平面依次位于直线、R=2000m的右偏圆曲线上，设计时按照与河道正交的方式进行布跨。桥梁跨径组合为（17.5+35+17.5）m，桥梁全长80m，桥梁中心桩号为H1K0+198.5，桥梁为整体式断面。
（2）上部结构设计： 上部结构预应力混凝土连续箱梁采用单箱五室截面。主跨35m，边跨长17.5m，中支点梁高2.0m，跨中截面梁高1.3m，梁底面以2次抛物线变化。 （3）下部结构设计： 一个桥墩共设3根斜腿刚构墩，斜腿上端和主梁固结，下端和承台拱座在施工期间采用临时铰接，待全桥施工完成后改为固结，单根斜腿宽度为5m，高度为1.4m，斜腿间净距为4m。桥台采用扶壁式台，桥台前墙（台身）厚度1.5m，宽度28m，在台前设置6根1m宽肋板，肋板间距为5m。

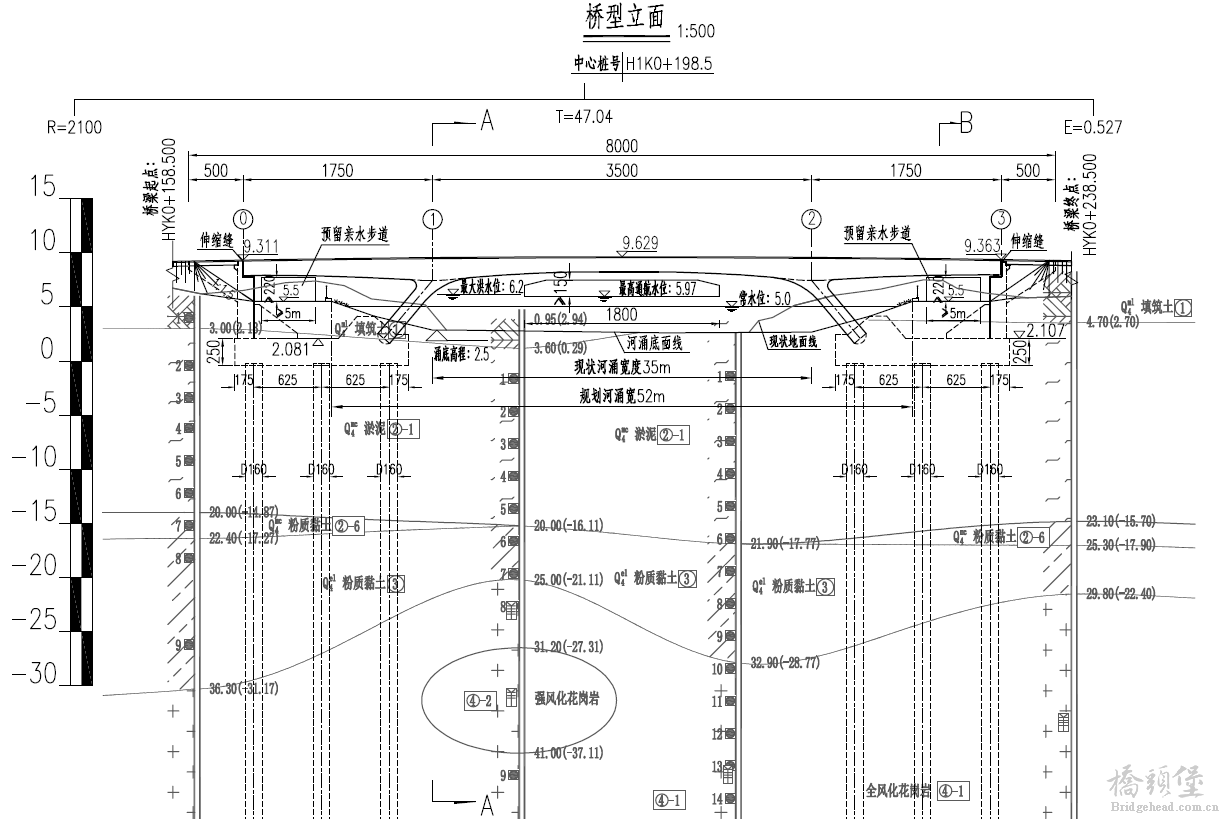

桥型方案

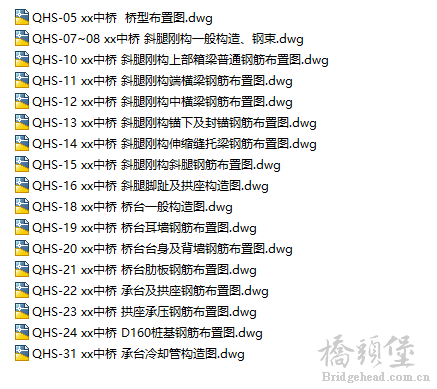

图纸内容
17.5+35+17.5计算模型.rar
(55.21 KB, 下载次数: 13, 售价: 5 元堡币)
17.5+35+17.5先铰后固斜腿刚构桥.rar
(8.44 MB, 下载次数: 19, 售价: 5 元堡币)
