下承式钢管混凝土刚架系杆拱桥Midas civil模型问题

zhouyaling 发表于 2018-2-21 12:19:49 | 显示全部楼层 | 阅读模式

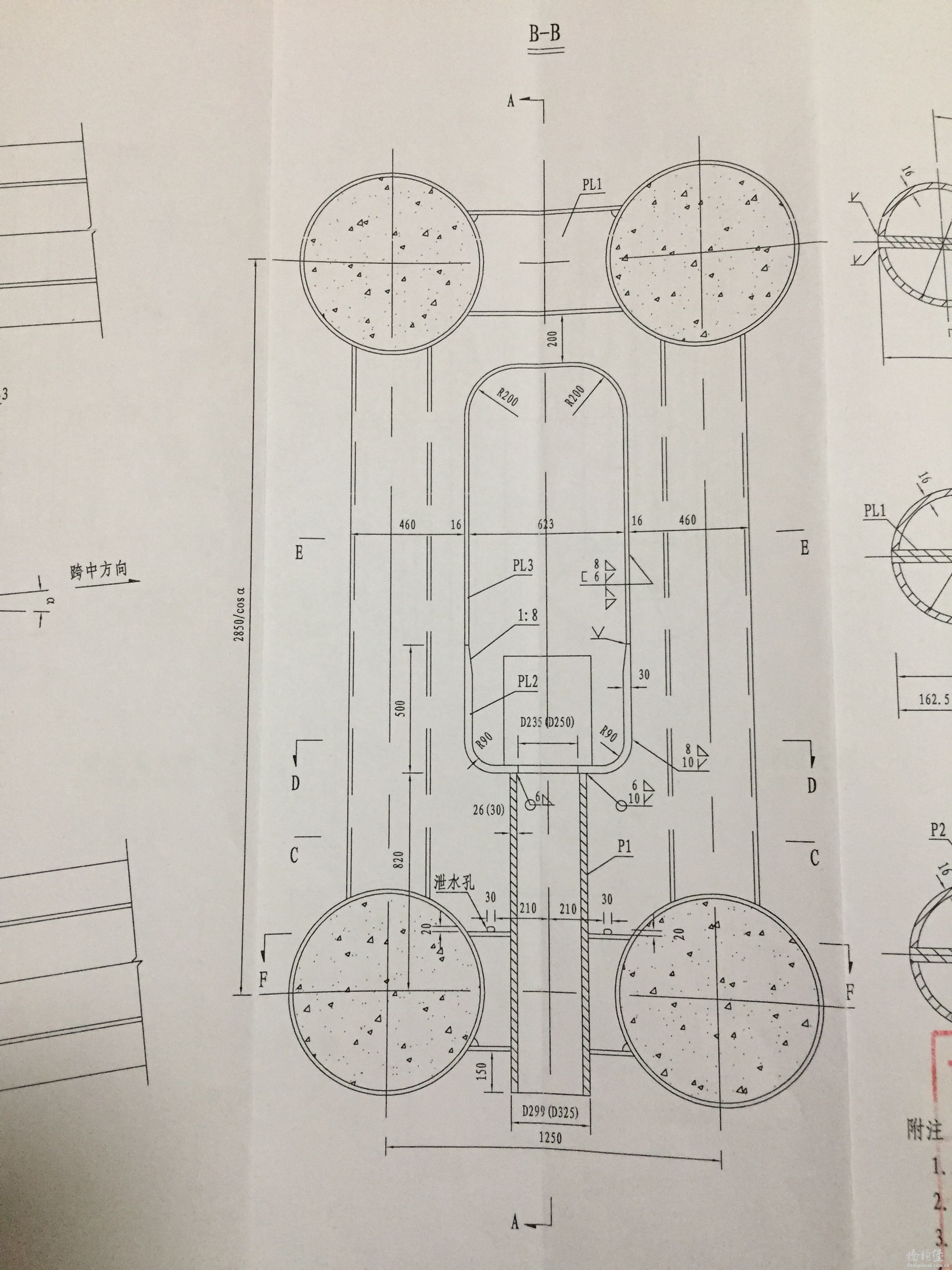

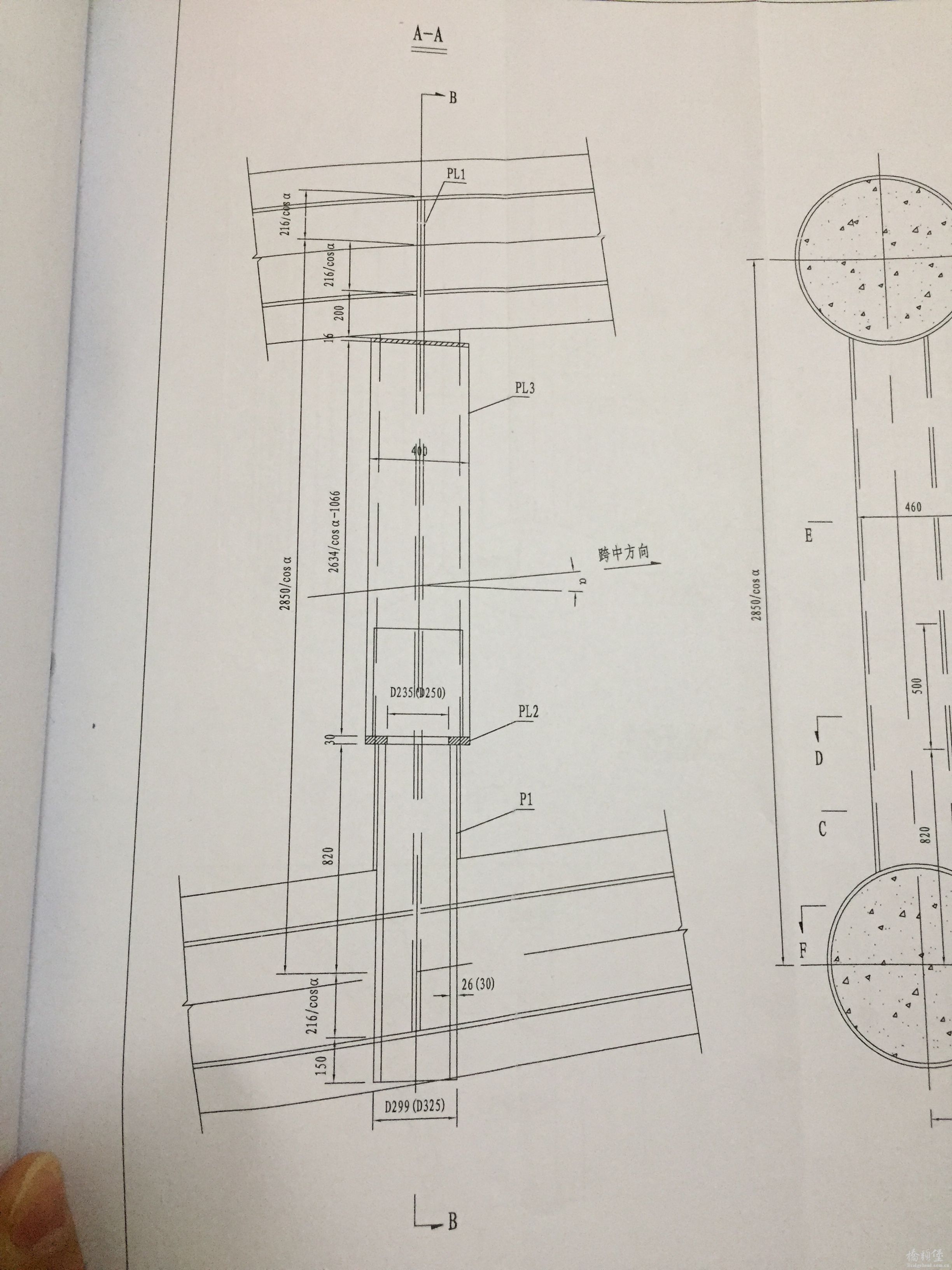

桁架拱桥吊杆通过横隔板锚固在钢管混凝土弦杆上，采用刚性连接使四个弦杆节点从属于吊杆位置的节点，不知道这种模拟方法是否正确。出现的问题：1.同一节点处，左边单元j端和右边单元i端的影响线完全不同；2.在刚接位置弦杆内力进行了重分配，上下弦杆在荷载作用下的弯矩都发生了很大的突变。求高手指点！！！！！！8 G4 r# k7 s2 g0 Q4 B' ?  {2 U: _- d

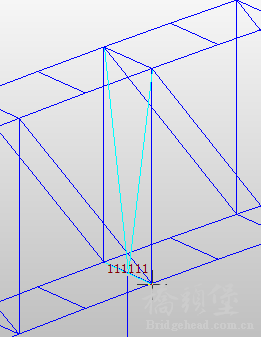

Midas civil模拟吊杆横隔

Midas civil模拟吊杆横隔
使用道具 举报 回复
精彩评论倒序浏览

5101查看2评论

zhouyaling 发表于 2018-2-21 13:22:38

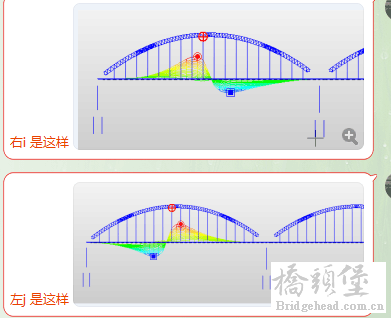

同一节点处左右梁端影响线不同
举报 回复
muandong20... 发表于 2018-3-9 00:50:56
剪力影响线吗？？7 a9 {6 T" d3 G+ G2 a
举报 回复
