成贵铁路金沙江公铁两用大桥合龙 创多项纪录

redflag 发表于 2017-10-29 21:51:44 | 显示全部楼层 | 阅读模式
金沙江主拱合龙 (1).gif

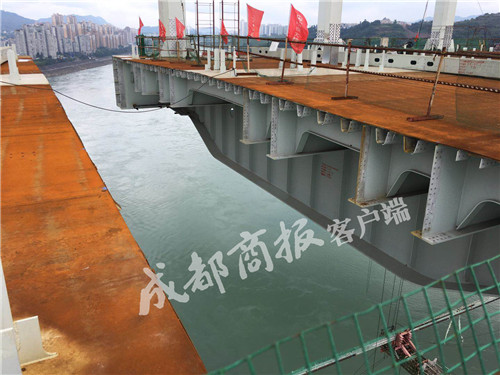

  10月27日下午,成贵铁路金沙江大桥主跨铁路梁最后节段吊装将到预定位置,标志着由中铁大桥局承建的成都至贵阳铁路的控制性工程——宜宾金沙江公铁两用桥主跨铁路梁顺利合龙,这是继6月28日大桥主拱合龙后,项目建设取得又一重大阶段性胜利。

10月份最新组图:

金沙江合龙 (2).jpg 金沙江合龙 (3).jpg 金沙江合龙 (4).jpg 金沙江合龙 (1).jpg


  据了解,成贵铁路金沙江大桥于2014年1月开工建设,经过近四年的时间,一座崭新的跨江大桥已初具雏形,巍然屹立在金沙江之上。站在施工现场看到,拱墩固结、拱梁分离的系杆拱桥已显露出独特的五连拱造型。
  “大桥主跨铁路梁共计31个节段,其中30个节段长12米、宽29.94米、高3米、平均重达194吨。此次合龙段长4.5米,重达49.5吨。”
金沙江主拱合龙 (9).jpg

  宜宾金沙江公铁两用桥是建设中的成贵铁路关键控制性工程之一 ,全长1874.9米。建成后的大桥将创造多项国际和国内建桥纪录
  • 主跨336米为世界最大跨度的公铁两用钢箱拱桥;
  • 铁路桥面在上,公路桥面在下的公铁两用拱桥布置系国际首例;
  • 铁路桥面距公路桥面高差达到32米,在公铁两用桥梁中属世界第一;
  • 公路桥面柔性吊杆,穿过铁路桥面刚性吊杆的刚柔性吊杆结合的公铁两用钢箱拱桥,系国内首例。

  这座桥几乎涉及了所有桥的结构形式。大桥包括钢箱平行拱桥和提篮式混凝土拱两种桥型,涵盖上承拱、中承拱和下承拱三种拱结构,使用了钢箱梁、连续刚构、连续梁和简支梁四种梁体。多样化的桥型和复杂的环境,为施工带来极大的挑战。
6月份主拱合龙组图
金沙江主拱合龙 (10).jpg 金沙江主拱合龙 (8).jpg 金沙江主拱合龙 (7).jpg 金沙江主拱合龙 (6).jpg 金沙江主拱合龙 (5).jpg 金沙江主拱合龙 (4).jpg 金沙江主拱合龙 (3).jpg 金沙江主拱合龙 (2).jpg 金沙江主拱合龙 (2).jpeg 金沙江主拱合龙 (1).jpg 金沙江主拱合龙 (1).jpeg 金沙江合龙主拱 (5).jpg 金沙江合龙主拱 (4).jpg 金沙江合龙主拱 (3).jpg 金沙江合龙主拱 (2).jpg 金沙江合龙主拱 (1).jpg

     宜宾金沙江公铁两用大桥的建成标志着成贵铁路建设的重大突破。据了解,成贵铁路正线全长519公里,总投资约780亿元,设计时速为250公里,纵贯四川、云南、贵州3省,跨越大渡河、金沙江、岷江,被称为“世界第一条山区高速铁路”。铁路建成后,成都至贵阳将由目前的约12个小时缩短至3个小时左右。


精彩评论倒序浏览

5072查看4评论

lvhuan123 发表于 2017-10-30 09:06:56
厉害了。如果有一天做这样的桥该有多好。
举报 回复
吴增超 发表于 2017-11-1 15:48:50
厉害啊我的国,设计者的智慧结晶。
举报 回复
