挖掘机机臂的疲劳寿命计算

1.问题的描述

如图1给出了挖掘机机臂的三维模型，该模型由机臂和支撑销轴组成。

图1  挖掘机机臂的三维模型

2.模型的材料

机臂的材料为结构钢，销轴和机臂孔之间的摩擦系数为0.3。

3.边界条件（工况）

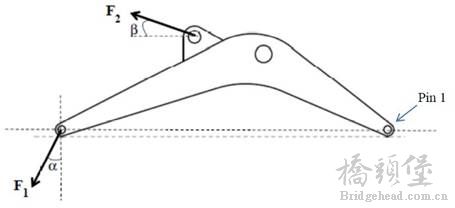

   如图2所示给出了挖掘机机臂的载荷示意图，F1=6E5N，erfa=15度，F2=5E5N，beita=10度，完全固定约束销轴的外侧面。

图2 挖掘机机臂的载荷工况

4.计算结果

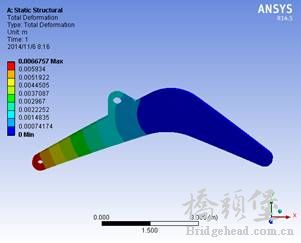

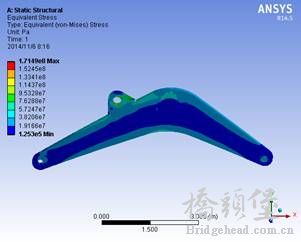

     图3 挖掘机机臂的总体变形云图                图4 挖掘机机臂的等效应力云图

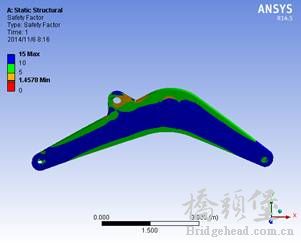

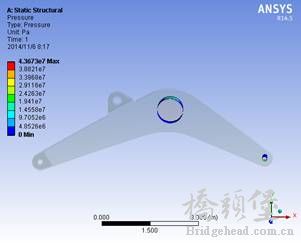

   图5 挖掘机机臂的安全系数云图                图6 挖掘机机臂的接触压力云图

   file:///C:/Users/ADMINI~1/AppData/Local/Temp/msohtmlclip1/01/clip_image018.jpg

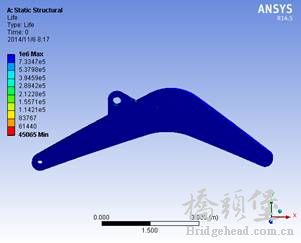

    图7 挖掘机机臂的寿命云图                     图8 1E4次循环后的损伤云图
