主跨290m北盘江大桥合龙 创亚洲连续刚构桥型最大跨径

redflag 发表于 2013-5-31 22:46:24 | 显示全部楼层 | 阅读模式



2013年5月31日凌晨,水盘高速公路控制性工程北盘江特大桥胜利合龙。
作为水盘高速公路全线控制性工程的北盘江特大桥,位于水城县发耳乡和营盘乡交界处,北盘江为其界河。该桥跨越北盘江峡谷,全长1261米,主桥为(82.5+220+290+220+82.5) m预应力混凝土空腹(斜腿)式连续刚构,引桥为(5×30)+(3×30+4×30)m先简支后结构连续的预应力混凝土T梁。主墩采用空心薄壁墩,最大墩高176米(承台至桥面),最大跨度290米。主桥主跨度在在建和已建同类型连续刚构桥梁中名列亚洲第一,预应力混凝土空腹式连续刚构位居世界第一,有“世界第一斜腿”之美称。该桥投资约4.3亿元。

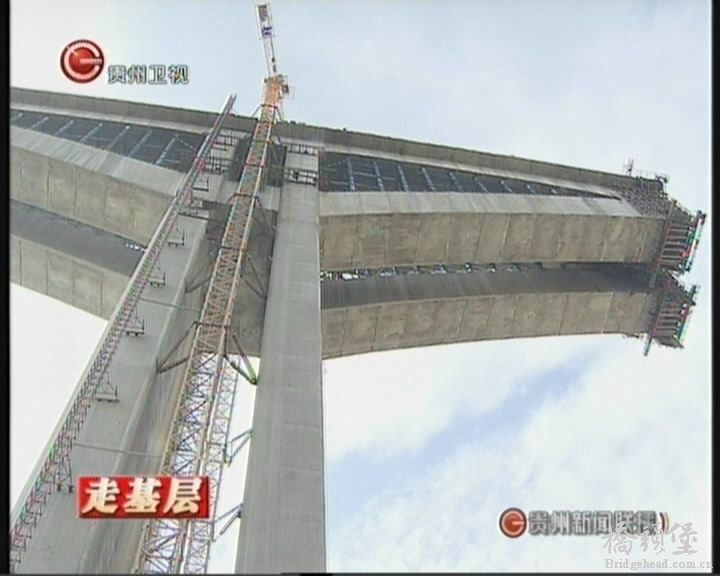

北盘江特大桥施工期间照片:

次悬浇T(6#墩)左幅完成B0~B6号梁段,右幅完成B0~B9号梁段
主悬浇T(7#墩)左幅完成ZX0~ZX12号梁段(下弦)、ZS0~ZS12号梁段(上弦)、Z13~14号梁段,右幅完成下弦ZX0~ZX12号梁段、上弦ZS0~ZS12号梁段、Z13~Z15号梁段
主8#墩上弦施工至ZS4ZS4'段,下弦左幅施工至ZX6右幅施工至ZX7箱梁砼浇注施工
9#完成上弦0#的浇筑
精彩评论倒序浏览

6181查看13评论

xdsong2007 发表于 2013-6-2 02:57:37

呵呵,转播了。
举报 回复
wangweilov... 发表于 2013-6-2 10:38:09
桥梁的创新,值得学习!
举报 回复
cadx2013 发表于 2013-6-2 13:42:38
宏大的工程,希望有机会去西南地区看看,那里应该有很多的桥梁
举报 回复
wendy007 发表于 2013-6-3 09:59:23
对于主跨这样子的结构我暂时保留意见,现不想作任何评价!
举报 回复
hdc301@163... 发表于 2013-6-3 10:46:57
连续梁桥主跨跨径做到290m,不知道运营阶段会有哪些问题?
举报 回复
BDesigner 发表于 2013-6-4 08:42:25
这个桥太帅了哈,中国人真厉害。但是能不能经得住考验哈。
举报 回复
canterer12... 发表于 2013-6-4 12:46:13
亚洲跨径最长吗?
举报 回复
cdhhp1984 发表于 2013-6-4 15:10:14
很壮款,希望能正常运行!~
举报 回复
mlxuzheng 发表于 2013-6-4 23:38:34
贵州的桥还是修的很有特色,大跨径桥梁很多
举报 回复
在林子里... 发表于 2013-6-5 08:50:19
这是中交二院设计的,应该讲还是有很多创新和亮点,当然到底好不好,还是要时间来证明,但值得肯定一点,结构的创新意义大于过去只关注桥长而无任何新义,现在的设计单位总体上还是具备了创新的意识和能力。这个桥是我同学设计的,所以我比较关注。
举报 回复
zhangwei71... 发表于 2013-6-8 11:36:03
不错,谢谢分享。
举报 回复
tbke 发表于 2013-6-8 21:00:58
呵呵,高手出品,学习了。
举报 回复
chenjiucha... 发表于 2017-10-11 10:21:00
呵呵,有点像拱呀。。。。。。。。。。。。。。。。。。
