工程实例:30+50+30连续箱梁图纸加模型，请大家点评

这是小弟做的连续箱梁，请大家帮忙看着有没有问题，其实就是边界条件有点不清楚，本人是按弹性联接模拟支座，刚性连接模拟支座与主梁几点连接，在各施工阶段约束支座节点后边界条件总是出错，后来在基本阶段约束住主梁节点才可以计算，在各施工阶段没有把主梁约束添加进去，不知道这样的算法对不对，恳请众师傅指点。附上模型和图！

边界加对了吗?好人帮我看看啊，谢谢

{:4_92:}

少不少图呀，按图施工，这是做施工图的原则

，在各施工阶段约束支座节点后边界条件总是出错
--最有可能是弹性连接方向有误。

独自等待 发表于 2011-6-11 12:41


登录/注册后可看大图

，在各施工阶段约束支座节点后边界条件总是出错
--最有可能是弹性连接方向有误。

弹性连接我也注意到局部坐标系的方向了，应该不是这里出错。谢谢版主指点，我再看看

楼主精神可佳，值得发扬！帮你把模型边界条件调整了一下，自己好好对比一下！如有不当之处，还请不吝指出批评！

twg2012 发表于 2011-7-18 21:31


登录/注册后可看大图

楼主精神可佳，值得发扬！帮你把模型边界条件调整了一下，自己好好对比一下！如有不当之处，还请不 ...

不敢，不敢，谢谢twg兄指教，这就下来看看。

jerry_sheng 发表于 2011-6-10 13:19


登录/注册后可看大图

少不少图呀，按图施工，这是做施工图的原则

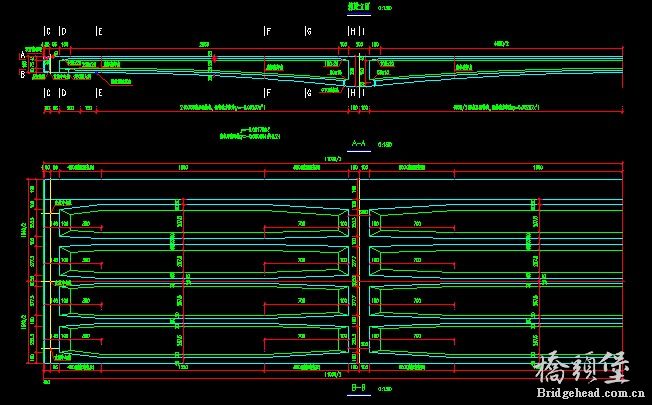

图是自己画的，有很多不当之处，没必要传上来，只传个大概的平立面，直观地了解模型即可。见谅了！
