深圳市南山区最牛人行天桥

junheng84 发表于 2011-5-12 14:49:05 | 显示全部楼层 | 阅读模式
天天路过该桥,墩子、顶棚设计不错,巧妙装饰也很好看,总的来说就是很漂亮很奢侈,到网上找了下,抄袭过来。
以下为转载:
深圳南山创业路街区改造人行天桥设计项目名称: 深圳南山创业路街区改造人行天桥设计
设 计 人: 周永忠(首席设计师)、何小强
建造地点: 深圳市,南山区
项目类别: 公共建筑
设计说明:
      在人们的记忆中,街道中人行天桥的印象是模糊的,甚至是简单丑陋的。毋庸质疑,她是缓解城市人车交通矛盾的产物。在过去的日子里,她默默地疏解着城市的交通压力的同时还在忍受着人们的误解。在城市街道空间中,天桥是人们最不愿停留的场所之一,也是最不安全的城市街道空间之一。原因很简单,天桥是三教九流最为集中的地方,也是小偷最愿意光顾的地方,是刑事案件多发地段。要说人们经过天桥的感受,一定不会是轻松愉快的。

      另一方面,由于过去的天桥建设太注重实用,而忽视了其美观性。天桥处在城市景观中的尴尬的位置。几年前深圳华侨城为了加强华侨城酒店与深南路北侧的联系和景观标示性,特地精心组织了富有创意的景观人行天桥的设计,但由于多种原因,此项创新的举措最终夭折。据说其中有一个重要原因是有关部门认为建设天桥会大大影响城市景观。由此可见,天桥在人们心目中是一个多么难堪的形象。

      可不可以改变人们这种印象呢?当然可以。在前不久深圳南山创业路街区改造中我们迎来了这样的机会。深圳南山创业路街区是深圳南山区商业文化中心,随着西部通道的建设完成,来往参观购物置业投资的人群正在逐渐增加;人行天桥建设可以提高道路的通行能力,保障过路行人的安全,实现人与车立体交叉。能起到人车分流、疏畅交通、解除交通隐患的作用。深圳南山创业路街区改造设计中共有三座人行天桥,其中海雅天桥与新一佳天桥为原有建筑,需要进行改造设计。此外,由于城市发展需要,我们还需在整个街区的中心位置兴建一座中心天桥。在政府有关部门的支持下,经过我们的努力,海雅百货,新一佳百货附近的人行天桥已于去年底改造完成。全新设计建造的中心天桥预计将于今年七月份后完工。

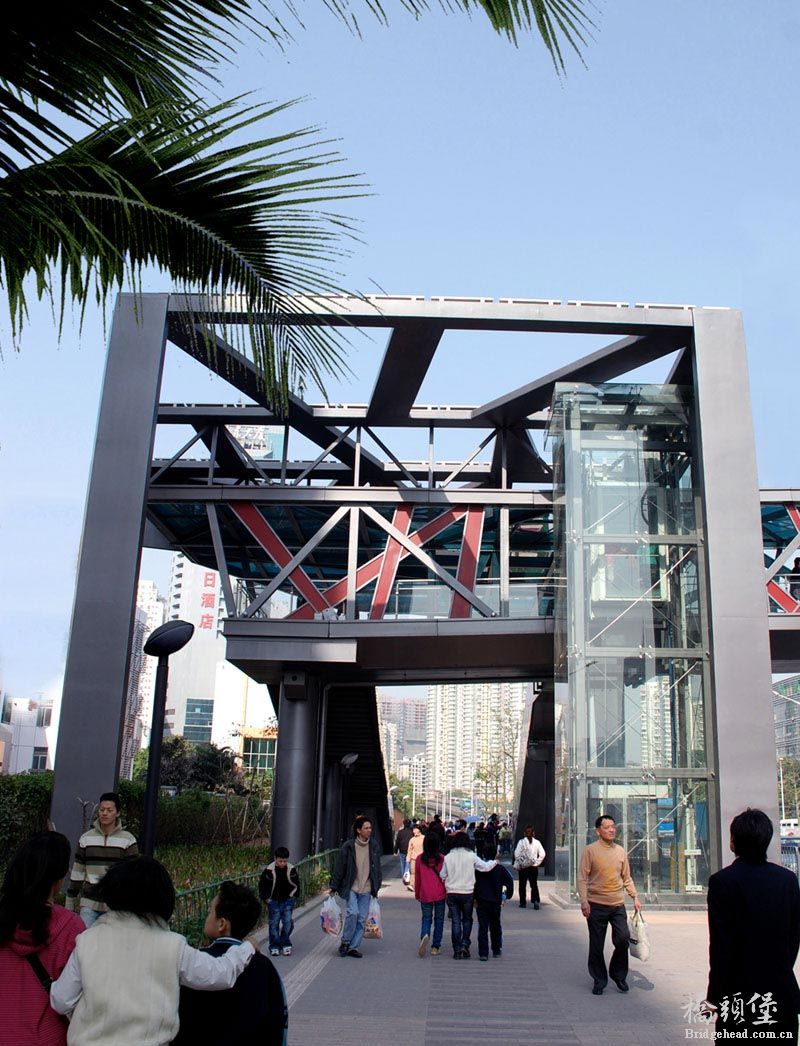

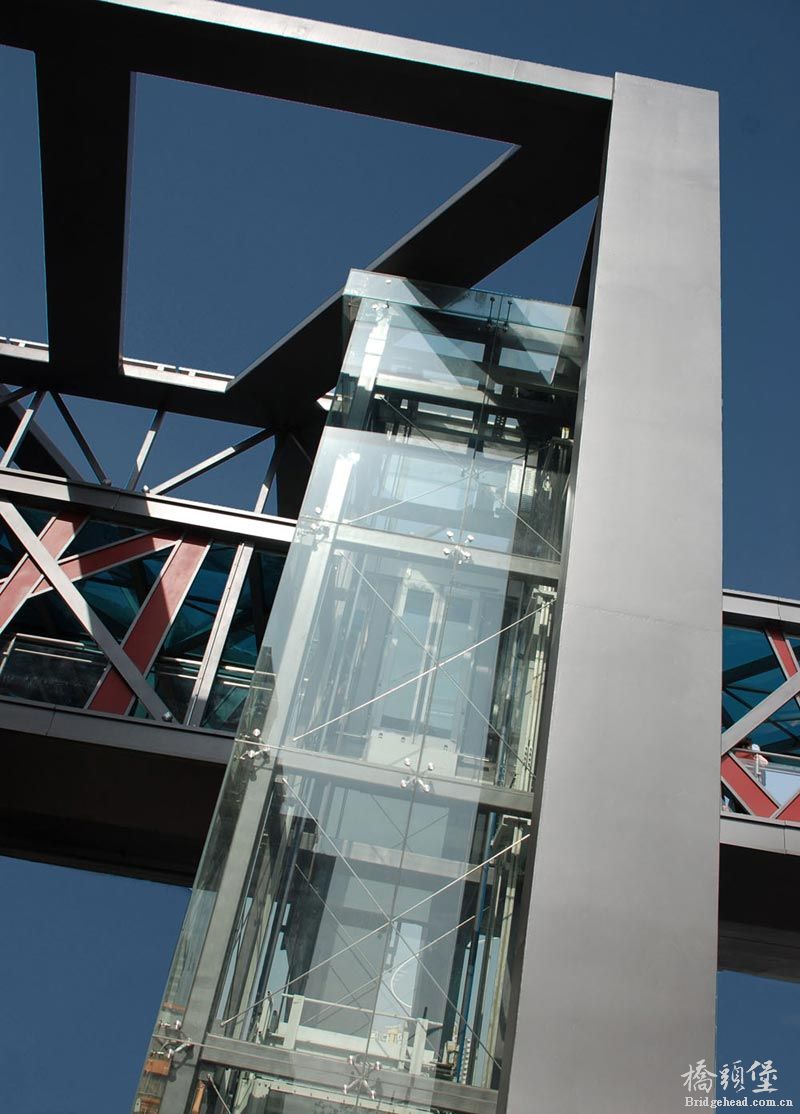

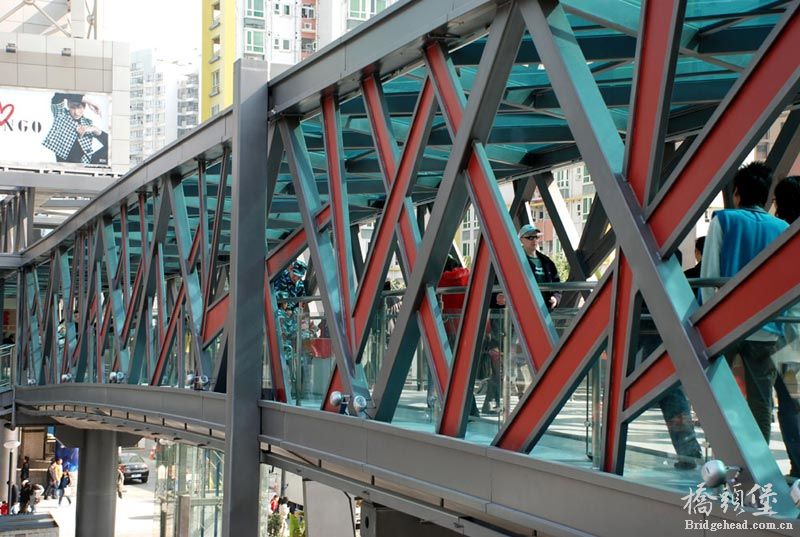

      海雅天桥全长约为83.50m,桥身宽约为4.40m。本设计天桥顶面高约为3.0m,轻质铝钢材顶面采用不规则的矩形,其方向不同的交织在一起形成不规则的网架格式,上面覆盖灰兰色钢化玻璃,既可遮风挡雨又可保持通透明亮。天桥桥身立面的形式与顶面是一致的,但是镂空的。整个桥体形成通透的感觉,同时阳光撒过桥体时能形成丰富有趣的投影效果。在天桥两个梯道口处新增自动扶梯和残疾人升降梯各一座,以便行人通行。天桥栏杆采用金属灰色拉丝不锈钢栏杆,桥面采用橡胶地材铺设,天桥其余部位进行翻新喷刷。整个桥是钢结构的体系,色彩以灰白为主色调。

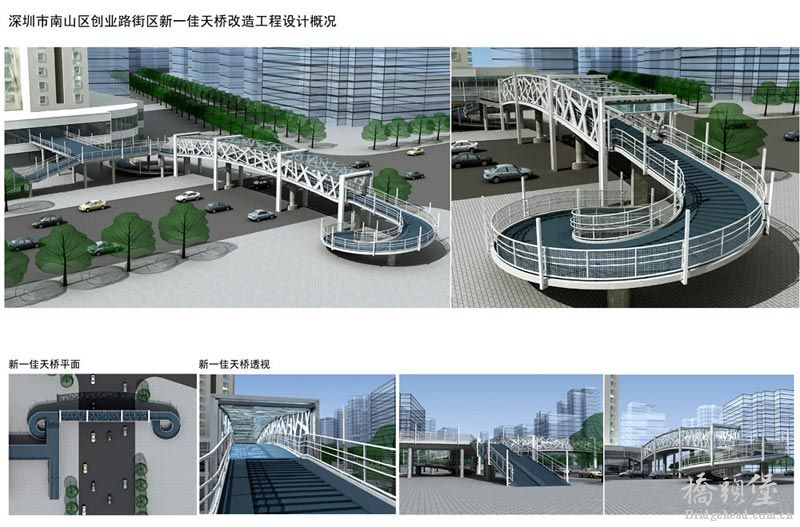

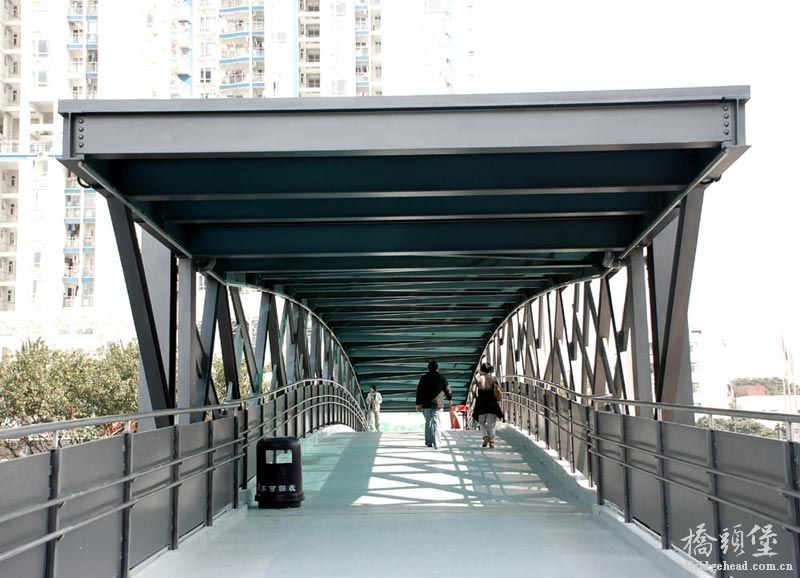

      新一佳天桥全长约为60.00m,桥身宽约为4.80m。本设计天桥顶面高约为3.00m,在桥身中部新增轻质铝钢材顶面;其顶面采用不规则的矩形,其方向不同的交织在一起形成不规则的网架格式,上面覆盖灰兰色钢化玻璃,既可遮风挡雨又可保持通透明亮。天桥桥身中部的立面形式与其顶面是一致的,但是镂空的。整个桥体形成通透的感觉,同时阳光撒过桥体时以形成丰富独特的投影效果。在天桥上新增吸顶灯具和柱形灯具,以加强灯光的作用和效果。天桥采用金属灰色透空不锈钢钢丝网栏杆,桥面采用橡胶地材铺设,天桥其余部位进行翻新喷刷。

      出人意料的是,改造后的海雅天桥,新一佳天桥成为整个街区的最大的视觉焦点,他们当之无愧地成为整个街区一道最为亮丽的风景线。人性化的自动扶梯设计使人们登上天桥不再是一件辛苦的事情,现代简洁的造型让人们流连忘返。在这里,人们跨越街道已经成为一件轻松愉快的短暂旅行。人们可以在天桥上驻足观赏街景,与天桥浑然一体的遮阳顶棚让人们免去了在阳光暴晒和雨淋之苦。

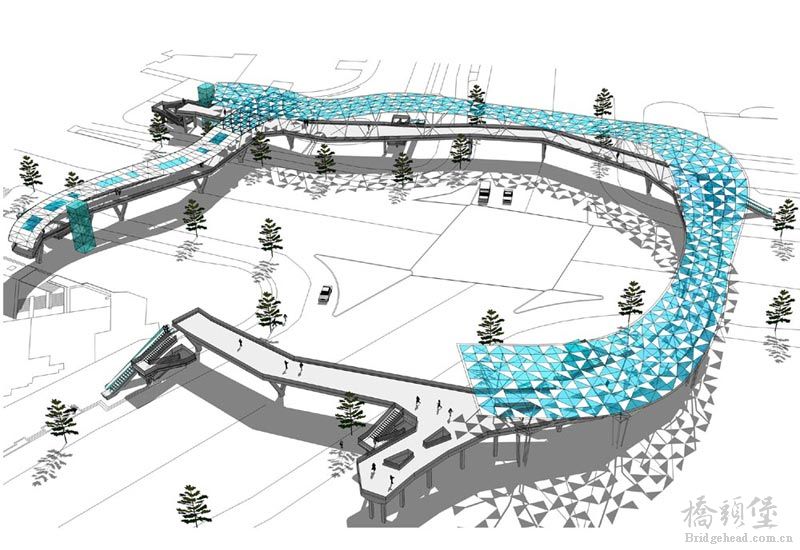

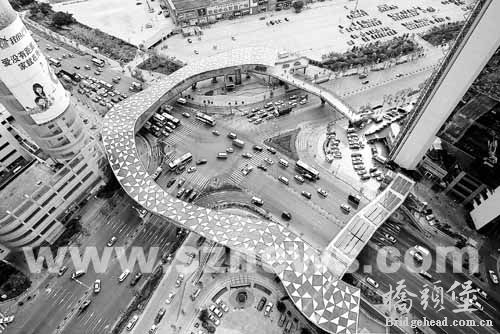

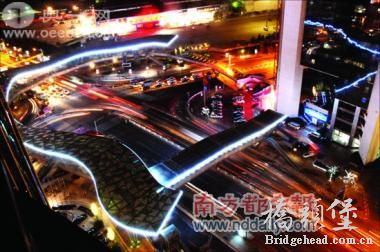

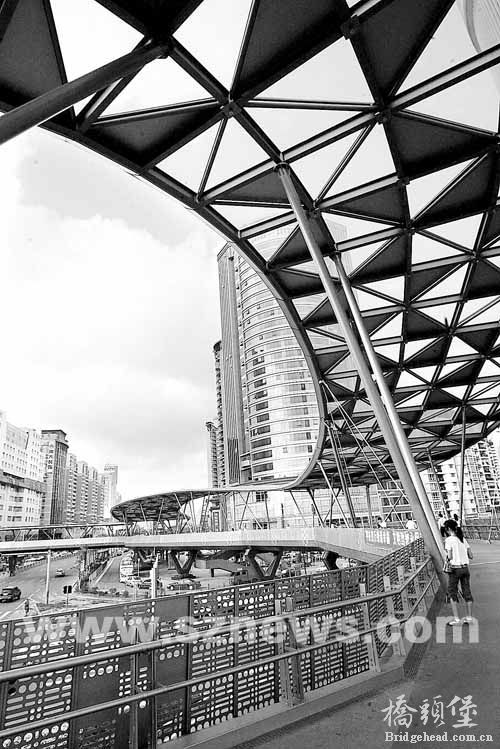

      中心天桥以南海逸动的海风为元素,运用柔美如水的线条营造出空灵,飘逸的天桥顶棚形体。桥身运用刚劲有力的折线形式与之呼应形成一种对立的统一矛盾的美感。将海王、保利、电信塔的场地空间融为一体,形成统一的景观效果,营造一处能统领整个街区的大型艺术性景观天桥。

      整个天桥通过对钢、玻璃等现代材料的应用以及桥身、桥顶的柱网系统体现出刚烈的现代感。根据现场调研的人流数据分析,海王-保利段、保利-电信段人流量大,海王-创业路西南段、保利-创业路西南段人流量相对较小,并综合考虑天桥的形态以及与周边建筑之间的关系。整个桥的桥顶、桥身、桥底都拥有相对独立的空间感觉,但又有机的组合在一起,形成独特、大气现代的空间氛围。天桥的东北段与海王大厦镂空的室外平台相连接,使天桥建筑一体化。

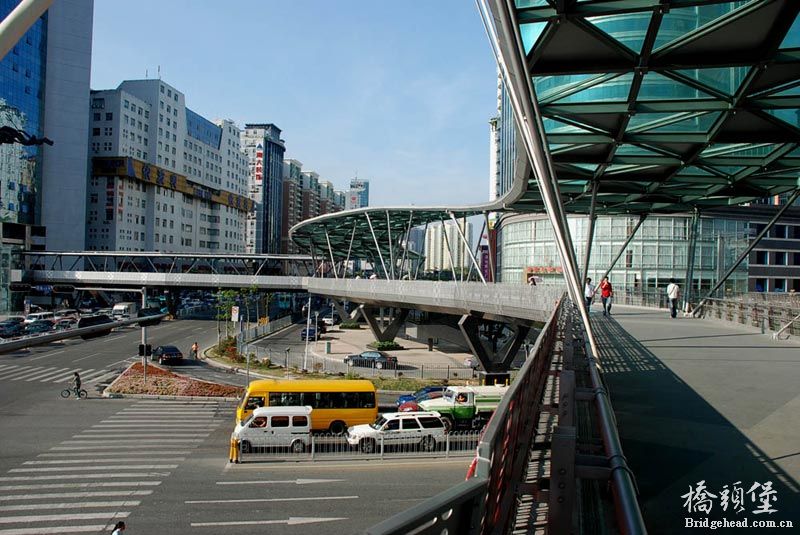

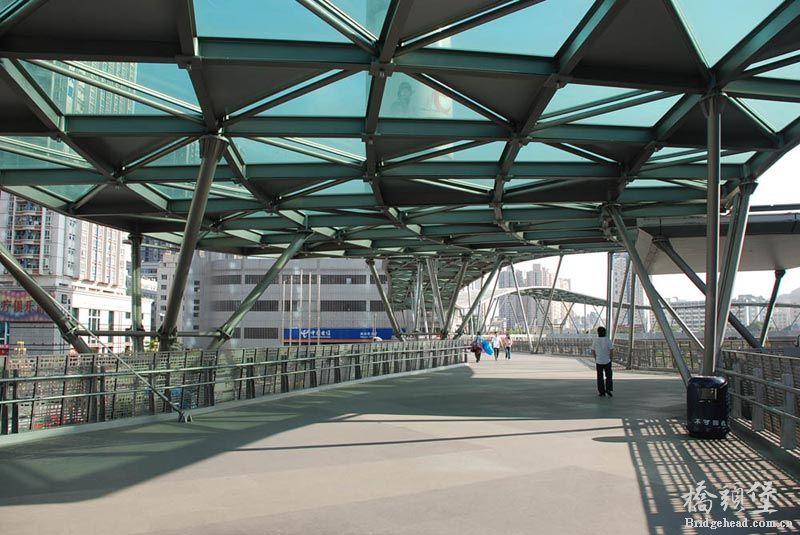

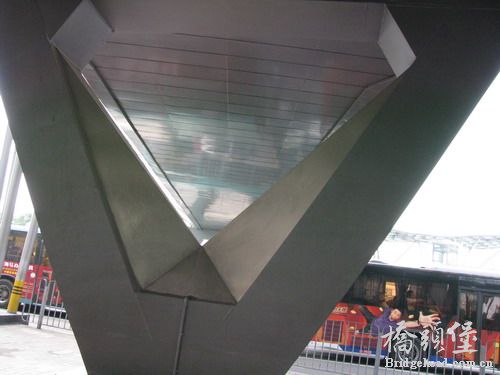

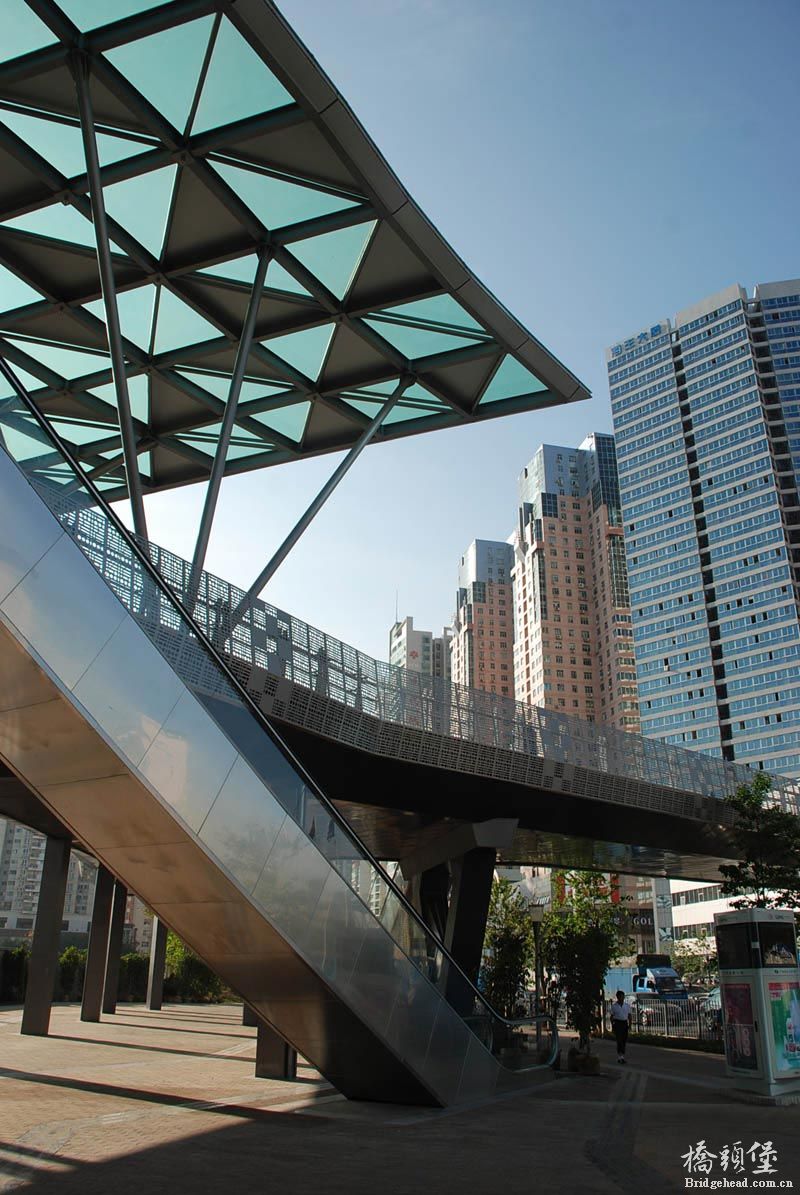

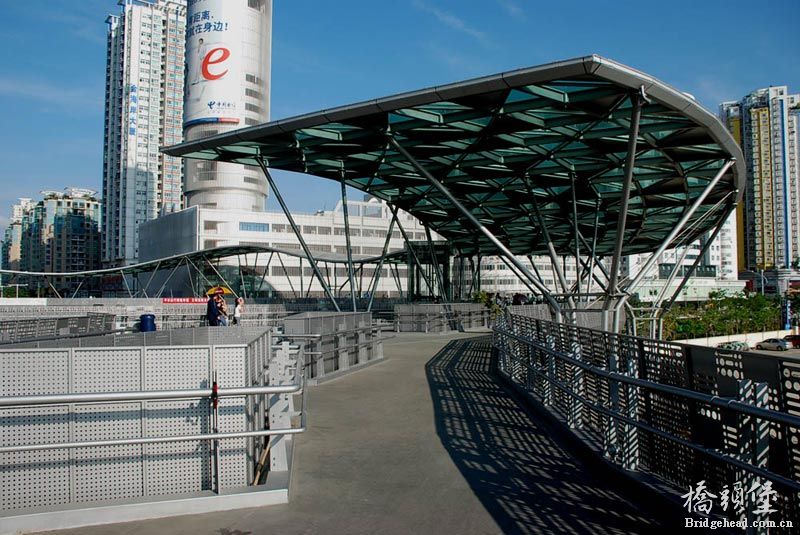

      本工程为深圳市创业路街区新建中心天桥钢结构工程。桥面结构采用箱型钢梁,最大跨度达到32m,箱型钢梁支承于V字形钢柱之上。桥面顶棚采用空间曲面钢框架结构,最大跨度达到22m,屋面由支承于桥面的斜柱与支承于地面的组合柱支撑,并采用拉索加强顶棚的稳定。

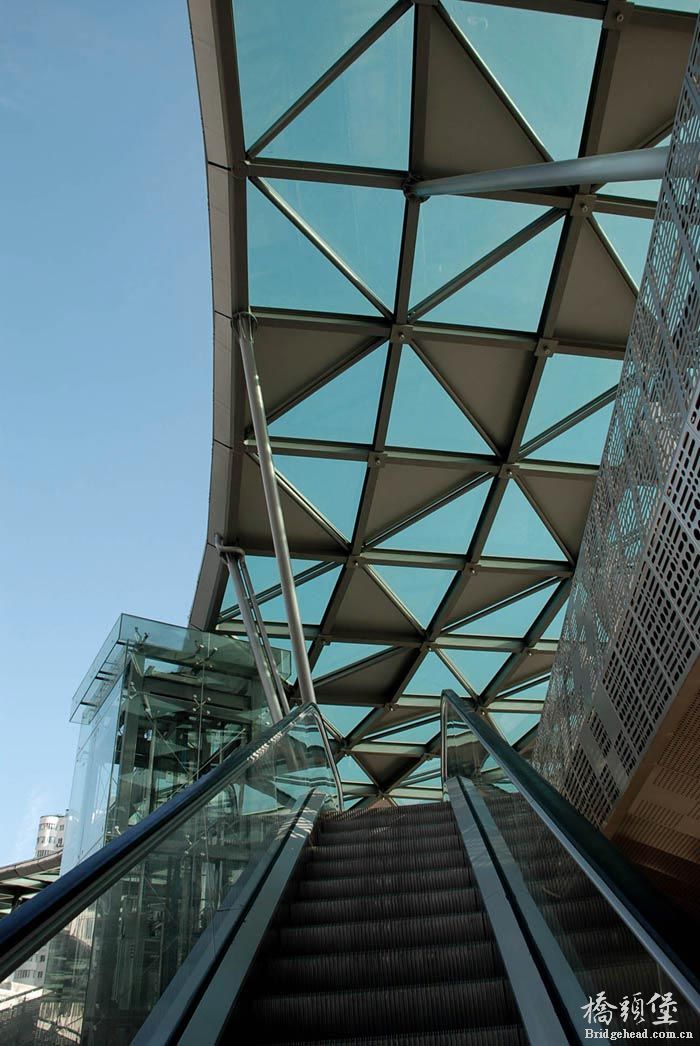

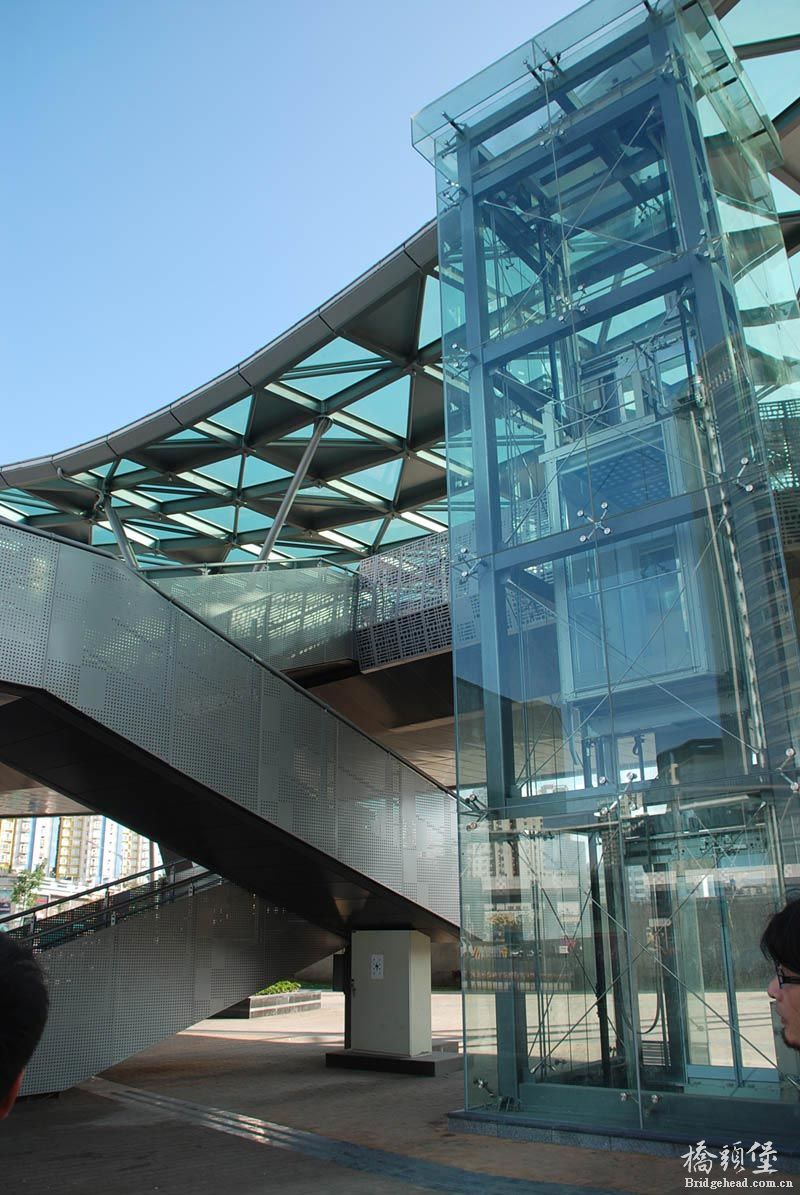

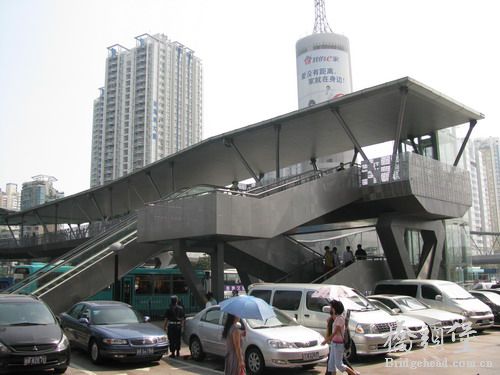

      根据桥位于南海大道及创业路车行道、非机动车道、人行道的实际情况,桥梁平面布置采用直接跨越的简明形式。主桥桥墩分别设置在道路中央及人行道与机动车道间。这样的布置方式,可以使桥墩基础和墩柱在施工时减少对车行道的干扰,也不影响人行道与路边的街区。主梁采用连续封闭薄壁钢箱梁结构。该构造外型美观,其加工、制造、拼装都比较方便,在吊装时对主路交通只有短时影响。另外连续梁体系结构刚度大于同跨径的简支梁体系结构刚度,行人感觉比较稳定,行走比较舒适。天桥的梯道分别布置在海王、保利、电信塔的广场空间中,使其与场地景观一体化,引入自动扶梯、升降机等多种竖向交通形式 ,充分体现了人本精神的设计指导思想。

评分

参与人数 2堡币 +10 收起 理由
trueghost + 5 很给力!
moonsang + 5 赞一个!

查看全部评分

精彩评论倒序浏览

1.5万查看53评论

bluebee85 发表于 2015-11-9 16:28:48
结构简单,造型有特色,色彩也运用的很好,在有经济条件的地区值得推广!
举报 回复
薛万新 发表于 2015-12-1 10:29:52
一座艺术品啊。。。。。。。。
举报 回复
anminhit 发表于 2011-5-12 20:12:59
很好很强大哦
举报 回复
qlj1314520 发表于 2011-5-13 07:55:07
很有现代感··感觉很不错
举报 回复
zhouhaifen... 发表于 2011-5-13 08:15:35
很是强大啊~~~~~~~羡慕
举报 回复
lyb328001 发表于 2011-5-13 08:30:20
楼主强人啊,拍了这么多,很详细,介绍也挺不错!
举报 回复
wacikaile 发表于 2011-5-13 08:54:24
好羡慕这个设计不错~~~学习下啦~~
举报 回复
hanjian272... 发表于 2011-5-13 14:38:13
很有艺术感!!!
举报 回复
刹那的温柔... 发表于 2011-5-13 16:32:40
不错的设计哦  看上去很新颖  很有现代感~~~~·
举报 回复
nmgsjyxjq 发表于 2011-5-13 17:15:27
看上去很新颖  很有现代感~~~~·
举报 回复
pingansuny... 发表于 2011-5-13 19:55:29
果然好看,比普通的天桥好看多了。风景线
举报 回复
子菁 发表于 2011-5-14 01:49:59
这是迄今为止我看到的最美的一座人行天桥。欢迎这样的好设计应用到实际中。
举报 回复
kingbridge 发表于 2011-5-14 12:47:13
这样的人行桥就是好看,搁哪儿都是一道风景线!
举报 回复
fhic 发表于 2011-5-15 16:58:03
这些桥太美了,有施工图就完美了
举报 回复
hawking919 发表于 2011-5-15 21:17:33
这些桥太美了,有施工图就完美了
举报 回复
君自飘零... 发表于 2011-5-16 15:51:17
看来大家都想要施工图呀,深圳天桥设计受香港的影响比较大,整体上比内地的天桥漂亮很多!
