江东大桥(83+260+83m自锚式悬索桥)

cspfyi 发表于 2010-4-29 13:29:22 | 显示全部楼层 | 阅读模式
江东大桥通航孔桥为三跨空间缆索自锚式悬索桥,寓意“钱江帆影”。桥梁跨径布置为83+260+83m,桥梁宽度47m,采用分离式钢箱梁,独柱式桥塔,中跨两根空间主缆交汇于塔顶,吊索间距9m,矢跨比f/L=1/4.5,边跨主缆在中央分隔带内平行布置,不设吊索。
自锚式悬索桥主梁采用分离式流线形正交异性桥面板扁平钢箱梁。主要轮廓尺寸为:含风嘴全宽47m,其中顶板宽度2×21m,底板宽度2×15.4m,钢横梁位于中央分隔带内,横桥向宽度5m;内腹板内缘处梁高3.5m,顶板设2%横坡,底板水平。单幅桥钢箱梁内设两道纵腹板,形成单箱三室断面,主缆锚固区钢横梁连续布置形成整体式断面。

由于本桥宽度较大,钢箱梁需要分幅顶推施工,每个梁段沿横桥向再划分成三块,两幅钢主梁分别顶推到位后再焊接钢横梁,形成分离式钢箱梁,钢箱梁纵、横向节段划分方法详见表5.3.2。顶推施工过程中钢箱梁与主塔之间净距为0.1m。A梁段和锚固端横梁分块需要综合考虑受力、焊接、吊装等因素。
钢箱梁为全焊钢结构,梁段工地连接均采用焊接方式。

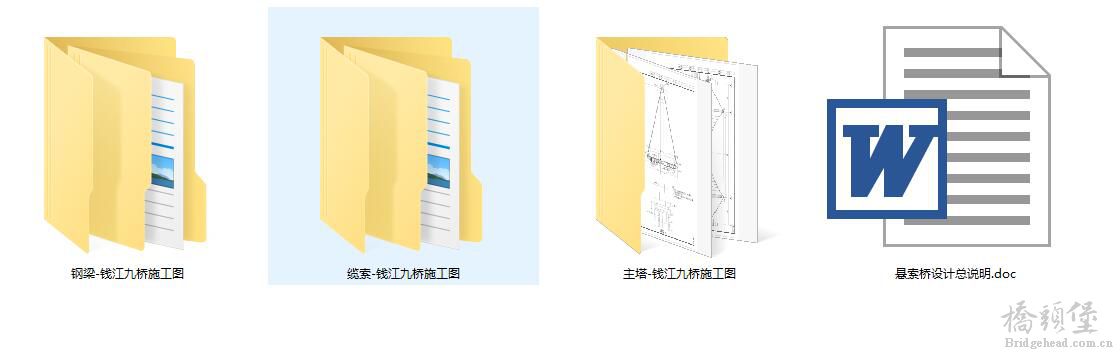

缆索-钱江九桥施工图.rar

6.04 MB, 下载次数: 23

售价: 20 元堡币  [记录]

钱江九桥设计总说明.rar

4.54 MB, 下载次数: 23

售价: 10 元堡币  [记录]

主塔-钱江九桥施工图.rar

1.09 MB, 下载次数: 15

售价: 20 元堡币  [记录]

钢梁-钱江九桥施工图.part1.rar

15 MB, 下载次数: 29

售价: 10 元堡币  [记录]

钢梁-钱江九桥施工图.part3.rar

13.52 MB, 下载次数: 34

售价: 10 元堡币  [记录]

钢梁-钱江九桥施工图.part2.rar

15 MB, 下载次数: 31

售价: 10 元堡币  [记录]

评分

参与人数 1堡币 +50 威望 +2 收起 理由
redflag + 50 + 2 资料上传,奖励热心分享!

查看全部评分

精彩评论倒序浏览

1.7万查看16评论

yinhuhnt 发表于 2010-5-4 08:21:58
如果图纸是DWG格式就好了,没有计算模型,有个计算书也是值得的。
举报 回复
心水清明... 发表于 2010-5-4 06:40:05
图纸是PDF文件
举报 回复
ant1 发表于 2010-5-3 22:34:28
下载了一遍,说明是word文件,图纸是PDF文件。有主塔、钢梁、缆索三部分图,主塔只有轮廓图,无钢筋图。基本可以。
举报 回复
陈文明 发表于 2010-5-2 23:22:39
有计算书吗?有计算书吗?有计算书吗?有计算书吗?
举报 回复
hjh507 发表于 2010-4-29 20:38:07
很漂亮的桥,图纸应该比较全,谢谢楼主的资料。
举报 回复
citron 发表于 2010-4-29 15:29:07
这个桥与林同炎公司在美国设计的eastbay大桥桥型类似,不同的是美国的桥为多跨。另外柱式空间曲线主缆的桥以有些工程实例了。本桥俯视效果图欲体现“小渔船”的概念。某家公司拿这个创意投了好几个标。不知这次是否是他们得偿所愿。
举报 回复
心水清明... 发表于 2010-5-21 18:43:44
图纸很齐全,只是pdf版本。

想贴个图片上来,怎么没贴上?



举报 回复
wuqiongwan... 发表于 2010-6-9 12:21:05
中交设计的吧,现在做的一个是这的一半桥型,两跨的,计算太眼泪了!
举报 回复
littor 发表于 2010-7-12 18:22:41
楼上的心水清明 能否给我设计说明,谢谢!
举报 回复
xiong2602 发表于 2011-11-16 22:27:31
提示: 作者被禁止或删除 内容自动屏蔽
举报 回复
huiyu 发表于 2011-11-17 11:14:01
破产了,哎。。。。
举报 回复
xiong2602 发表于 2011-11-18 20:26:47
提示: 作者被禁止或删除 内容自动屏蔽
举报 回复
xiong2602 发表于 2011-11-28 23:11:56
提示: 作者被禁止或删除 内容自动屏蔽
举报 回复
ahaoflying 发表于 2012-9-4 20:25:41
正在搞一个240m跨径的悬索方案呢,第一次搞,下来学习下
举报 回复
