开门红 开局稳 黄河下游第一跨 沾临黄河特大桥项目正加快建设 目前已实现顶推施工过半大关 为决胜2022年底通车目标 实现了开门红
作为沾临高速的“钻石工程” 沾临黄河特大桥 究竟有何“过人之处”？ 今天 让我们一探究竟 - 更轻！更强！更快！-
极致轻巧的结构设计

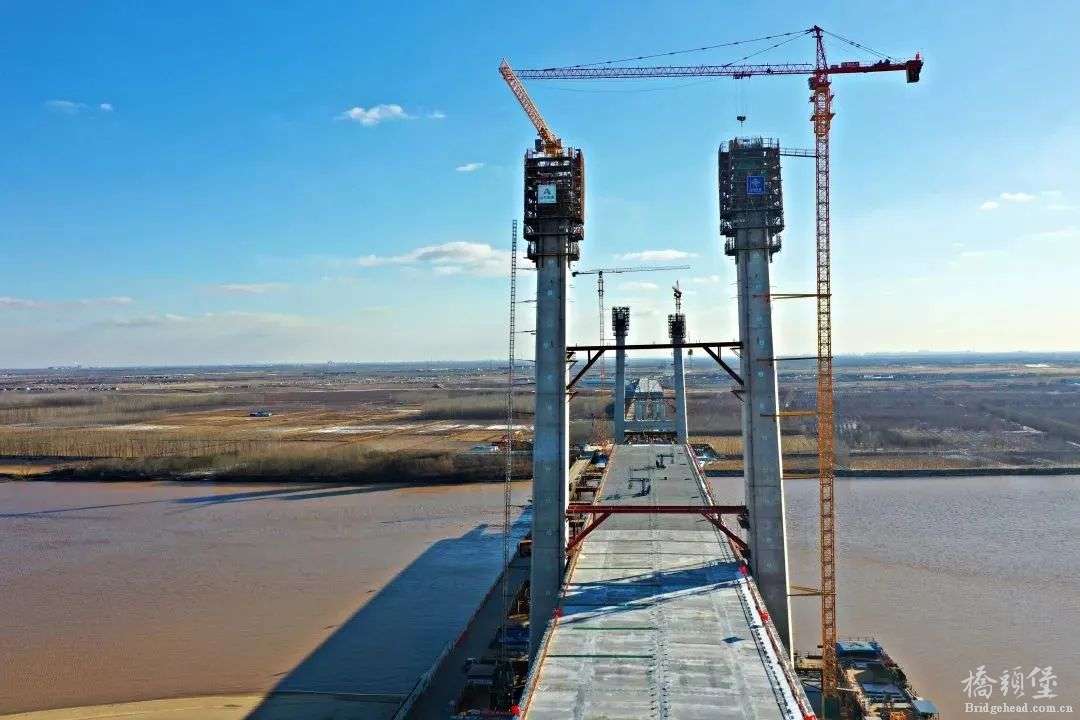

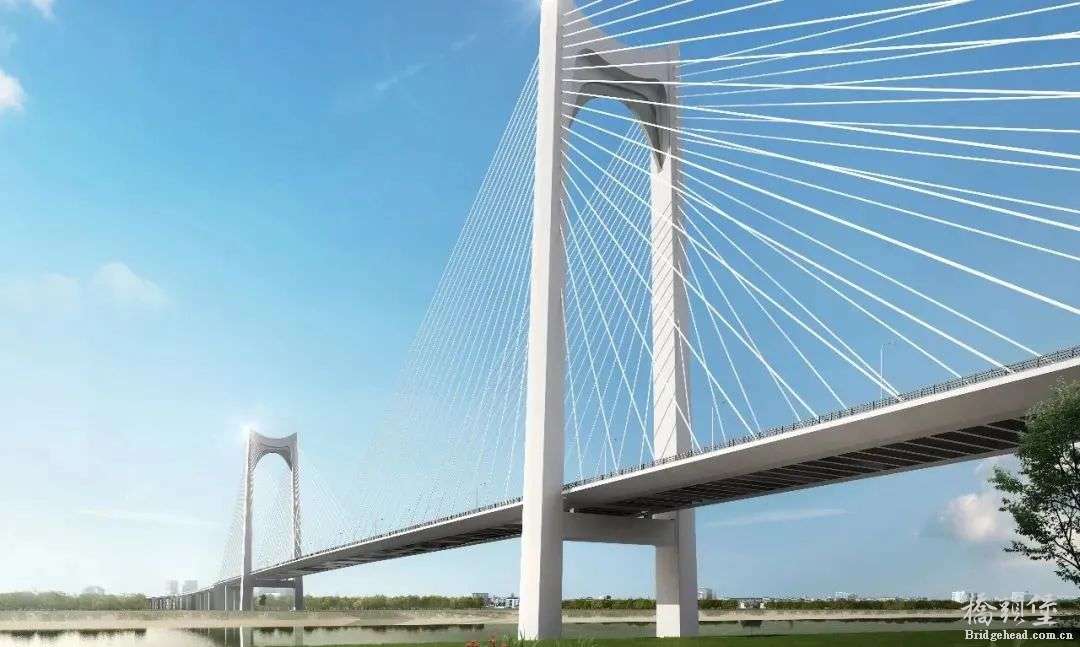

沾临黄河特大桥 是沾临高速关键控制性工程 主桥为全长962米的 双塔组合梁斜拉桥 其主跨442米 为目前黄河下游跨径之最

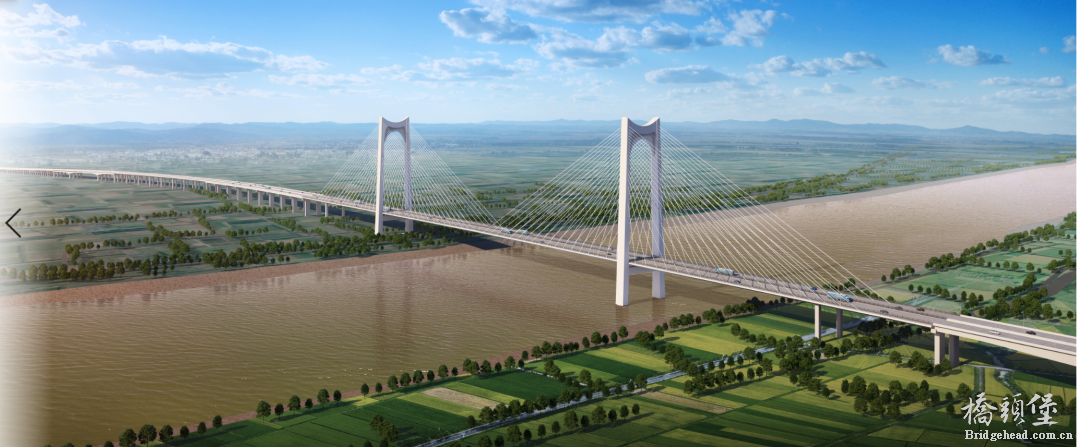

沾临黄河特大桥效果图 桥址位于山东滨州、东营交界地带 受特殊地理环境限制 黄河下游不通航 主跨段梁体架设 无法像一般跨江河桥梁一样 进行水上运输及吊装
沉积的泥沙导致黄河下游成“地上河”，不具备通航条件。 因此 沾临黄河特大桥采用 顶推法进行主跨段梁体架设 项目团队采用的 是全断面顶推方式

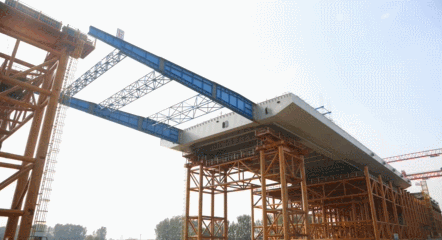

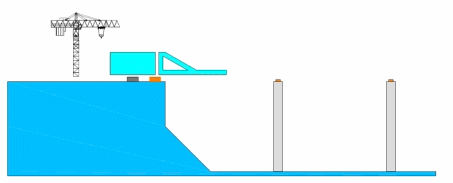

顶推法施工不受桥下地形和水流干扰。传统顶推，先对无桥面盖板的梁体进行顶推，再进行桥面盖板叠合。

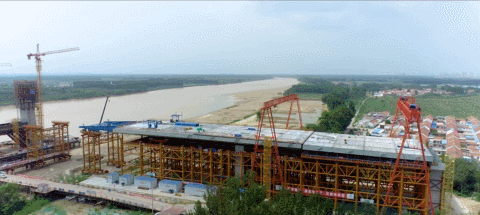

沾临黄河特大桥全断面顶推施工 与传统顶推相比 全断面顶推 可实现带桥面盖板的一体顶推 耗时更少 但对桥面盖板的材料性能 和制造工艺要求更高 其中的关键 就是UHPC桥面盖板
UHPC是超高性能混凝土的简称，英文全称为Ultra-High Performance Concrete，堪称耐久性最好的工程材料。 为什么是UHPC？ 相较于传统的钢筋混凝土 适当配筋的UHPC 力学性能接近钢结构 不仅规避了 全断面顶推时盖板断裂的危险 更以超薄、超高性能 使得长达962米的跨度 可以实现一次顶推，直接成型

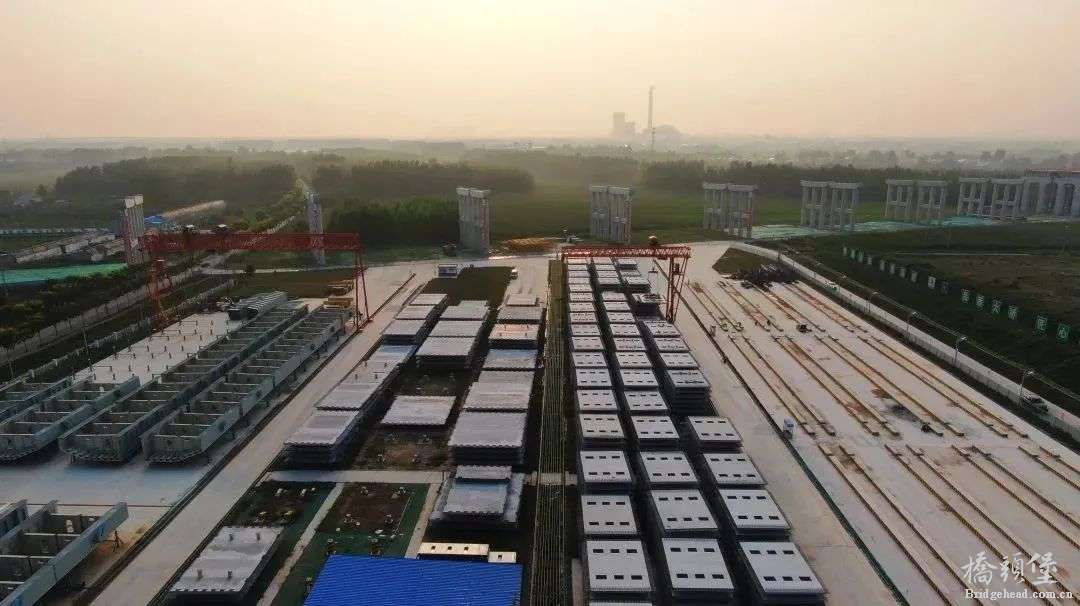

UHPC桥面盖板存放区。UHPC桥面盖板厚度仅有17厘米，约为传统混凝土盖板厚度的1/3，受力性能却提高了3倍，使全桥重量降低了30%。 此外，与传统非全断面顶推 先顶推再盖板不同 全断面顶推工期 整整缩短了半年
更轻更强的UHPC面板，满足沾临黄河特大桥塔、梁施工同步推进，进度更快。 如此极致轻巧的结构设计 令大桥顶推施工 更轻、更强、更快 高度契合绿色低碳理念 大跨度桥梁建设的发展方向 开创了同类工程又一种 全新的施工技术 为什么现在才用？ 实际上UHPC材料 早在上世纪90年代就已出现 然而，要将UHPC与桥面盖板融合 直接进行顶推施工 却是一次创新实践 并非一朝一夕之功 没有驾轻就熟的丰富经验 和精准拿捏的高超技艺 怎么行？
“毫米级”精准拿捏
融合的关键就在精度 每一块UHPC桥面盖板 在预制阶段 尺寸、厚度、预埋件位置偏差等 必须达到毫米级精度 我们是如何做到的？ NO.1专用的生产设备 量身定制 UHPC摊铺一体机、运输滑移台车 实现机械化换人、自动化减人

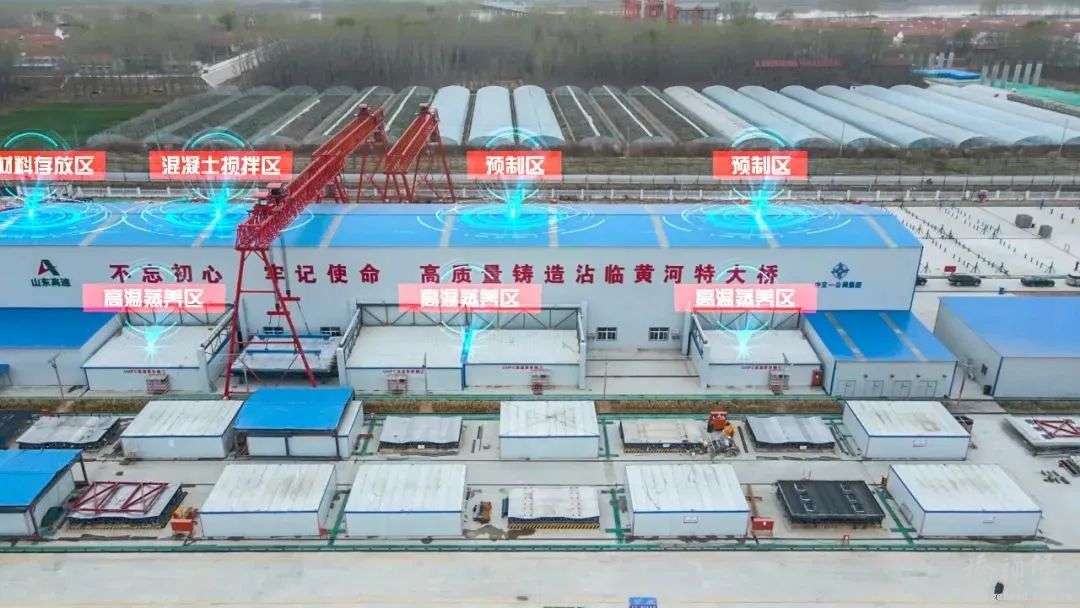

NO.2量身定制的生产线 划分4大区域： 材料存放区、混凝土搅拌区 预制区、高温蒸养区 同时作业互不干扰
NO.3高标准的生产流程 定量、定标准、定时间 生产的每一步都进行了精准控制

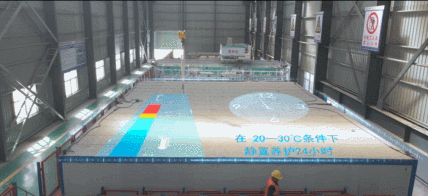

高温蒸养 全封闭智能数控蒸汽养生房 使UHPC桥面盖板 在“20℃标养+90±1℃高温蒸养”的环境中 健康平稳地达到材料性能极限 强度及收缩量均完成95%以上 可直接上桥使用
万吨级超长距离顶推
接着是成品安装 如何让每段410吨的庞然大物 顺利吊装就位？

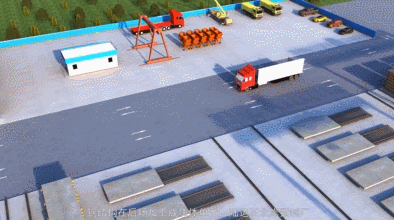

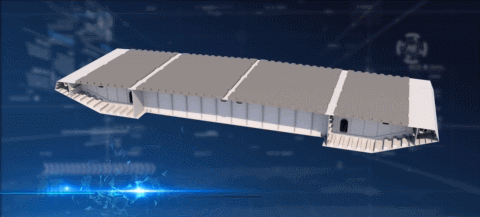

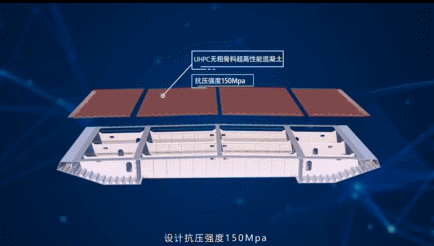

沾临黄河特大桥钢混组合梁共计80节段，单节段长最12米、宽38米、最大重量410吨，由边箱、纵横梁、风嘴和4块UHPC桥面板组成。 项目团队采用“化整为零”的方法 将组合梁的面板和钢构件 按“模块”进行运输和吊装 在桥头位置“拼积木”成型 极大降低了安全风险和施工成本
化整为零，在桥头位置“拼积木” 为了让顶推施工过程更统筹、更高效 他们在“流水线生产车间”找到灵感 将作业平台划分为 梁段组拼（积木成型） 湿接缝浇筑养护（积木粘合） 梁段顶推3大区域 流水循环作业 使每个顶推轮次作业时间 由30天缩减至15天
现代桥梁先进手段的淋漓展现
极致轻巧的结构设计 和高强材料的应用 使钢混组合梁全断面顶推 成为现实 但962米、2.7万吨的施工难度 依然处在行业最前列 确保线型精度 避免钢结构变形和面板开裂 始终是施工控制的重中之重

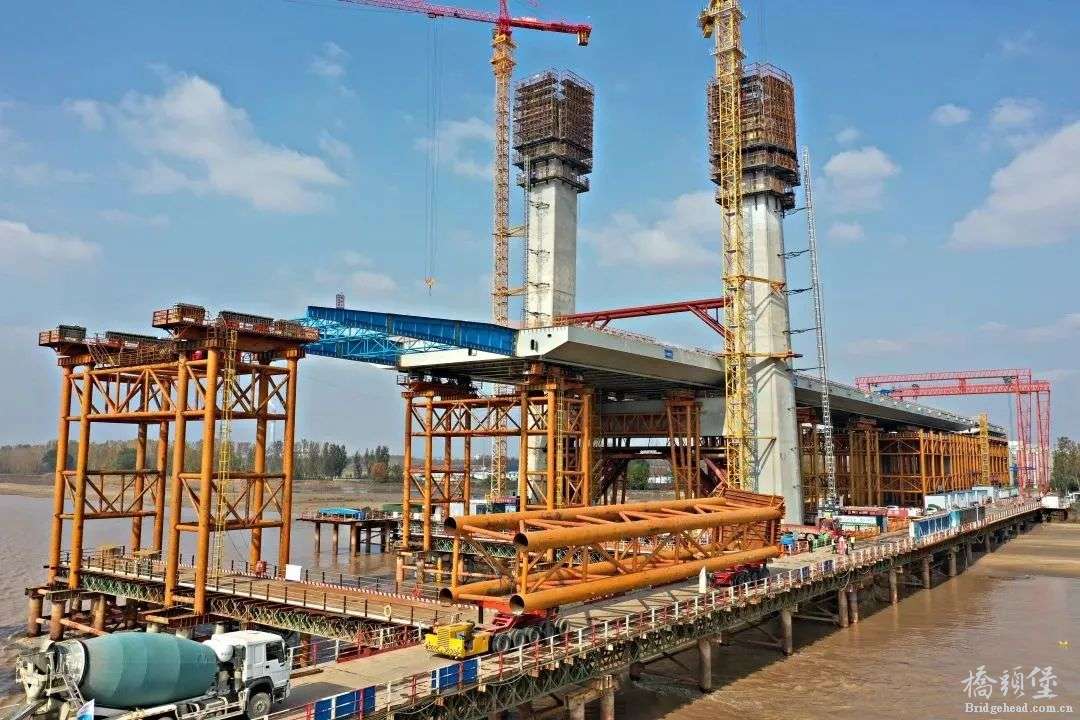

带桥面板全断面顶推施工 如果把如此浩大的工程量 比作是一场战役 施工监控中心无疑是这场战役的指挥部 现代桥梁建设自动化、数字化、智能化的 先进科技手段 在这里有了淋漓尽致的体现

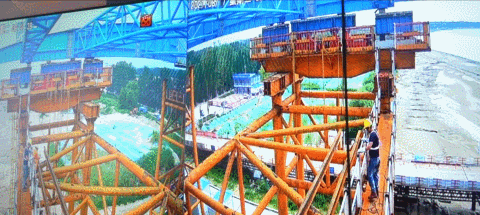

监控中心

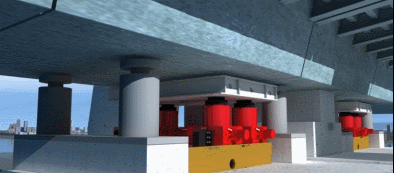

智能式步履顶推系统 是梁体移动的动力来源 通过远程自动化控制 使近百台千斤顶设备 步调一致、均匀受力 实现万吨组合梁按预设工况 平稳前移
远程无线应力监测系统 和北斗卫星定位系统 是顶推过程中组合梁的“健康检测仪” 通过实时监测预警 数据自动分析等功能 确保组合梁每一步的健康“行走”

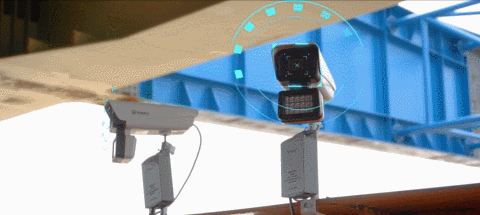

远程无线视频监控喊话系统 是施工管理的“天眼通” 对现场环境条件、施工状态 进行全天候无死角“盯梢” 配合远程喊话功能 使施工过程全方位可视 无障碍沟通
坚持科技为先导 中交建设者 采用轻巧坚韧的极致工艺 不断锤炼毫米级的超高手艺 在黄河之上 驾驭浩然庞大的钢铁长龙 探索新的创举
期待 钢混组合梁全断面顶推的成功实践 将在不久的将来 为中国桥带来新的飞跃！ |
| ||||||||||
